Bine ați venit! Acest ghid acoperă tot ce aveți nevoie pentru a configura și opera Metrici MultiController. Fie că setați un sistem simplu de control al barierei sau integrați cu stații de control acces Wiegand, acest manual oferă instrucțiuni clare, pas cu pas pentru fiecare funcționalitate.

Cuprins

  1. Introducere
  2. Cum Funcționează
  3. Prima Pornire
  4. Dashboard
  5. Setări
  6. Setări Wiegand
  7. Backup / Restaurare / Resetare
  8. Gestionare Utilizator
  9. Format Fișier Configurare (Avansat)
  10. Depanare

1. Introducere

Metrici MultiController este un produs hardware dezvoltat integral de Metrici. Este un dispozitiv LAN multifuncțional proiectat să funcționeze atât în interior, cât și în exterior. Dispozitivul poate fi montat pe perete sau plasat într-un spațiu mic și acționează ca un controler de intrare/ieșire pentru o gamă largă de dispozitive. Suportă atât conectivitate WiFi, cât și Ethernet, poate redirecționa coduri de la o tastatură Wiegand către un server de rețea și consolidează sistemele de securitate și control al accesului.

Controlerul dispune de un port Ethernet (folosit atât pentru alimentare, cât și pentru rețea prin PoE), două intrări digitale, două ieșiri digitale și o interfață Wiegand pe 26 de biți. Cele două intrări pot fi conectate la bucle inductive sau senzori pentru a trimite declanșatoare către motoarele de detecție Metrici, în timp ce cele două ieșiri pot controla până la două bariere, semafoare sau orice hardware acționat prin releu.

Interfața Wiegand permite MultiController-ului să primească coduri de la o tastatură Wiegand conectată și să le redirecționeze prin rețea către un server configurat. Acest lucru face dispozitivul potrivit pentru controlul accesului bazat pe tastatură, unde un PIN introdus de utilizator poate fi validat împotriva unei baze de date externe sau a unui serviciu de autentificare.

Date Tehnice

SpecificațieDetalii
DescriereControler LAN inteligent „all in one"
Conectivitate1 port Ethernet (PoE), 2 intrări digitale, 2 ieșiri digitale acționate prin releu, 1 interfață Wiegand pe 26 de biți
CaracteristiciInterfață web pentru configurare și monitorizare; poate trimite declanșatoare către 2 motoare Metrici; poate deschide 2 bariere; poate converti fiecare număr de înmatriculare într-un ID Wiegand prin conectarea la baza de date Metrici
RețelisticăWiFi 802.11 b/g/n și Ethernet 10/100 Mbps
ProtocoaleHTTP over TCP/IP, RAW over UDP/IP, Wiegand pe 26 de biți
Compatibilitate softwareMetrici v3.3 și versiuni ulterioare
AlimentarePoE (IEEE 802.3af) prin cablu Ethernet — nu este necesar un adaptor de alimentare separat
Temperatură de funcționare-20 până la +50 °C, IP65
Greutate0,35 Kg (350g)

Dimensiuni

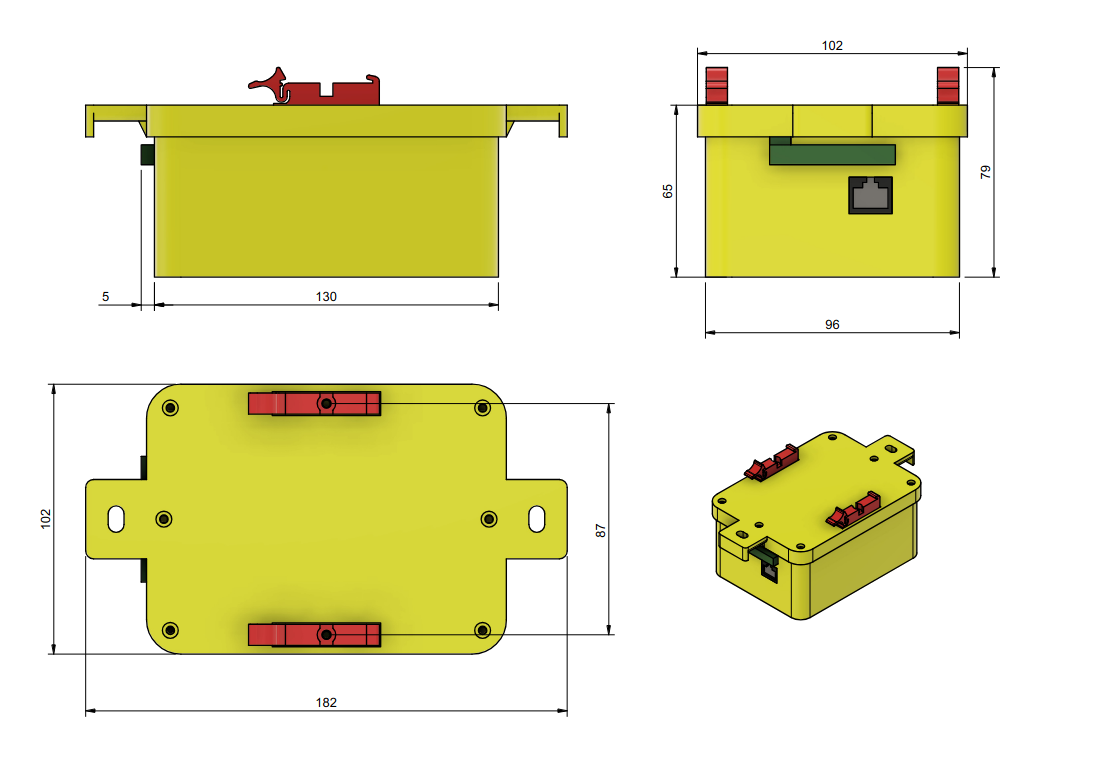

Dimensiunile dispozitivului
Dimensiuni

Pinout Conector I/O

Blocul de terminale I/O al MultiController-ului are 12 terminale, numerotate de la 1 la 12 de la stânga la dreapta când priviți conectorul din față. Terminalele 1–2 sunt liniile de date Wiegand (W0, W1), terminalele 3–4 sunt intrările digitale (I1, I2), terminalele 5–10 sunt ieșirile releelor, iar terminalele 11–12 sunt referința de masă și, respectiv, ieșirea de alimentare.

Pin Etichetă Funcție
1 W0 Date Wiegand 0
2 W1 Date Wiegand 1
3 I1 Intrare digitală 1 (trigger de la buclă/senzor)
4 I2 Intrare digitală 2 (trigger de la buclă/senzor)
5 NO1 Releu 1 — Contact Normal Deschis
6 COM1 Releu 1 — Contact Comun
7 NC1 Releu 1 — Contact Normal Închis
8 NO2 Releu 2 — Contact Normal Deschis
9 COM2 Releu 2 — Contact Comun
10 NC2 Releu 2 — Contact Normal Închis
11 GND Masă (referință comună pentru W0, W1, I1, I2)
12 VCC Ieșire de alimentare — 5V sau 12V (selectată prin jumperul J5V/J12V)
Notă: Terminalul VCC furnizează fie 5V, fie 12V, în funcție de poziția jumperului J5V/J12V de pe PCB. Setați acest jumper pentru a corespunde tensiunii cerute de orice dispozitiv alimentat de la VCC (de obicei o tastatură Wiegand) înainte de conectare.

2. Cum Funcționează

Metrici MultiController este proiectat pentru a se încadra în mai multe scenarii de lucru:

Scenariul 1 — Declanșare și Control

MultiController-ul este conectat la două bucle inductive sau senzori pentru a declanșa motoarele de detecție Metrici când sosește un vehicul. În acest scenariu, poate comanda și până la două bariere, semafoare sau alte echipamente externe prin cele două ieșiri digitale. Poate fi conectat și la alarme vizuale sau sonore.

Cazurile tipice de utilizare includ: controlul barierelor când Metrici recunoaște o plăcuță de înmatriculare, declanșarea alarmelor pe liniile de producție când este detectat un produs defect sau alertarea securității când sunt detectate persoane în zone restricționate pe șantiere.

Când comunică cu baza de date Metrici, MultiController-ul primește comenzi pentru a executa sau refuza acțiuni pentru anumite plăcuțe de înmatriculare. De asemenea, poate comuta un semafor când este detectată o anumită plăcuță.

Scenariul 2 — Intrare Tastatură Wiegand

MultiController-ul este folosit pentru a colecta coduri de la o tastatură Wiegand pe 26 de biți conectată la interfața sa Wiegand. Când un utilizator introduce un cod pe tastatură, dispozitivul primește cadrul Wiegand pe liniile W0/W1 și redirecționează codul rezultat către o adresă de server și un port configurate.

Această configurare este utilizată de obicei pentru controlul accesului bazat pe PIN: codul redirecționat poate fi validat de un motor Metrici sau de orice alt serviciu de autentificare, care apoi decide dacă să acorde acces, să deschidă o barieră sau să declanșeze o acțiune ulterioară.

3. Prima Pornire

MultiController-ul este alimentat prin PoE (Power over Ethernet). Conectați un singur cablu Ethernet de la un switch PoE sau injector PoE la portul Ethernet al dispozitivului. Acest cablu asigură atât conectivitatea la rețea, cât și alimentarea electrică — nu este necesar un adaptor de alimentare separat.

Notă: Switch-ul de rețea sau injectorul trebuie să suporte cel puțin PoE standard (IEEE 802.3af). Verificați dacă echipamentul dvs. suportă PoE înainte de conectare.
Important! Adresa IP implicită a MultiController-ului este întotdeauna 192.168.100.10.

După conectarea cablului Ethernet, deschideți un browser pe un computer conectat la aceeași rețea și navigați la http://192.168.100.10 pentru a accesa interfața web. Computerul sau telefonul folosit pentru a accesa panoul de administrare trebuie să fie conectat la aceeași rețea (router) ca și MultiController-ul.

Interfața MultiController-ului are trei secțiuni principale:

Toate setările au valori implicite. Acestea pot fi modificate sau lăsate așa cum sunt. Vă rugăm să consultați capitolul Backup/Restaurare înainte de a face modificări semnificative.

Notă: MultiController-ul are firmware dedicat atât pentru comunicarea wireless, cât și pentru cea Ethernet, cu o interfață web ușor de utilizat.

4. Dashboard

La adresa IP implicită (192.168.100.10), prima pagină pe care o veți vedea este Dashboard-ul. Acesta oferă o imagine de ansamblu instantanee a stării curente a dispozitivului, incluzând configurația rețelei, starea releelor, setările Wiegand și jurnalele de activitate.

Dashboard — Fila Input

Fila Input din I/O Settings afișează adresele de declanșare configurate. Fiecare intrare poate fi conectată la un motor de detecție Metrici prin setarea unei adrese IP și a unui număr de port — vezi Fig.1 Dashboard – Input.

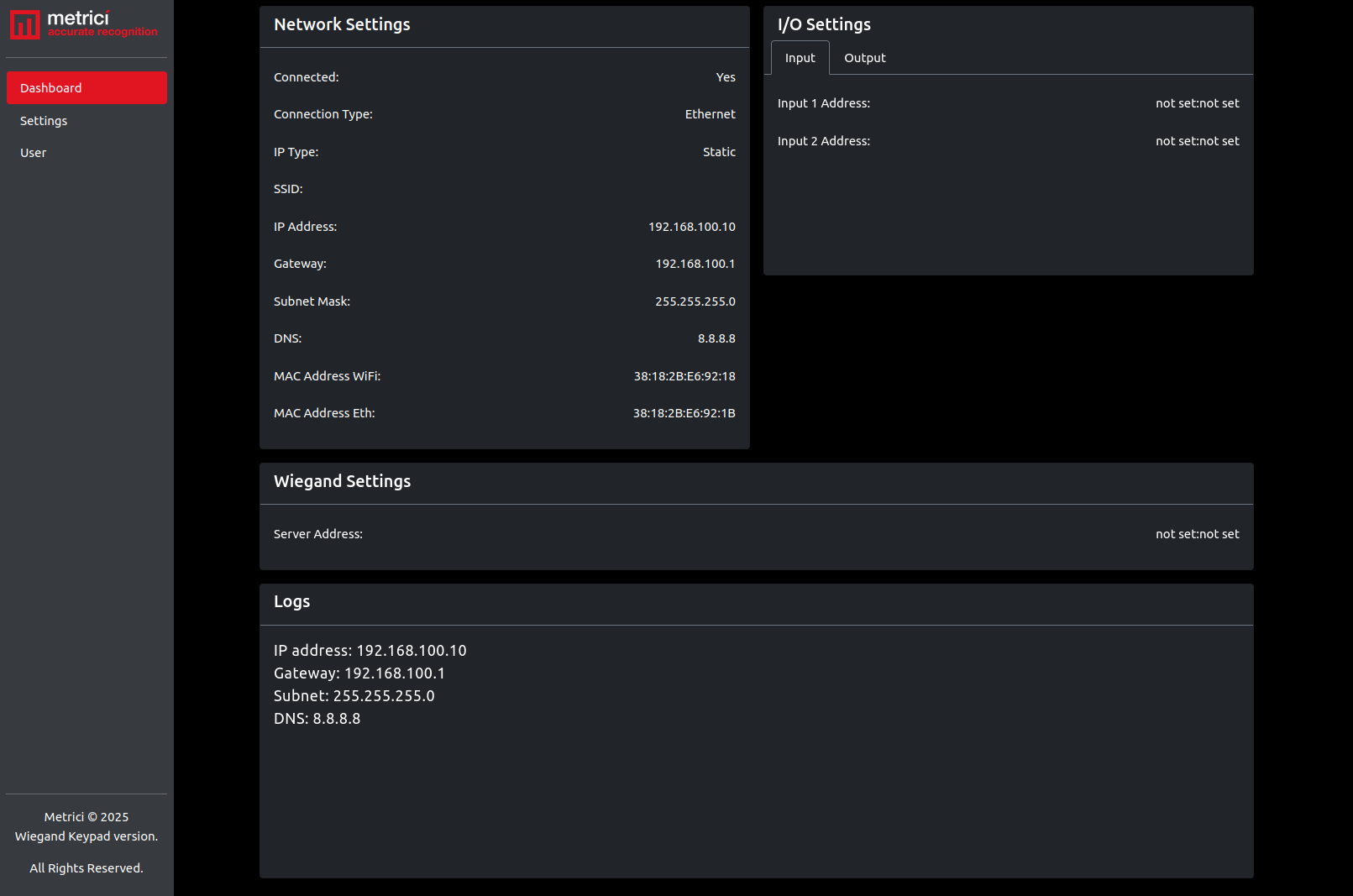

Dashboard afișând fila Input cu setări de rețea, setări I/O, setări Wiegand și jurnale
Fig.1 Dashboard – Fila Input

Dashboard — Fila Output

Fila Output afișează valorile temporizatoarelor releelor și oferă butoane manuale On/Off pentru Relay 1 și Relay 2. Aceste butoane vă permit să comutați manual releele în scop de testare — vezi Fig.2 Dashboard – Output.

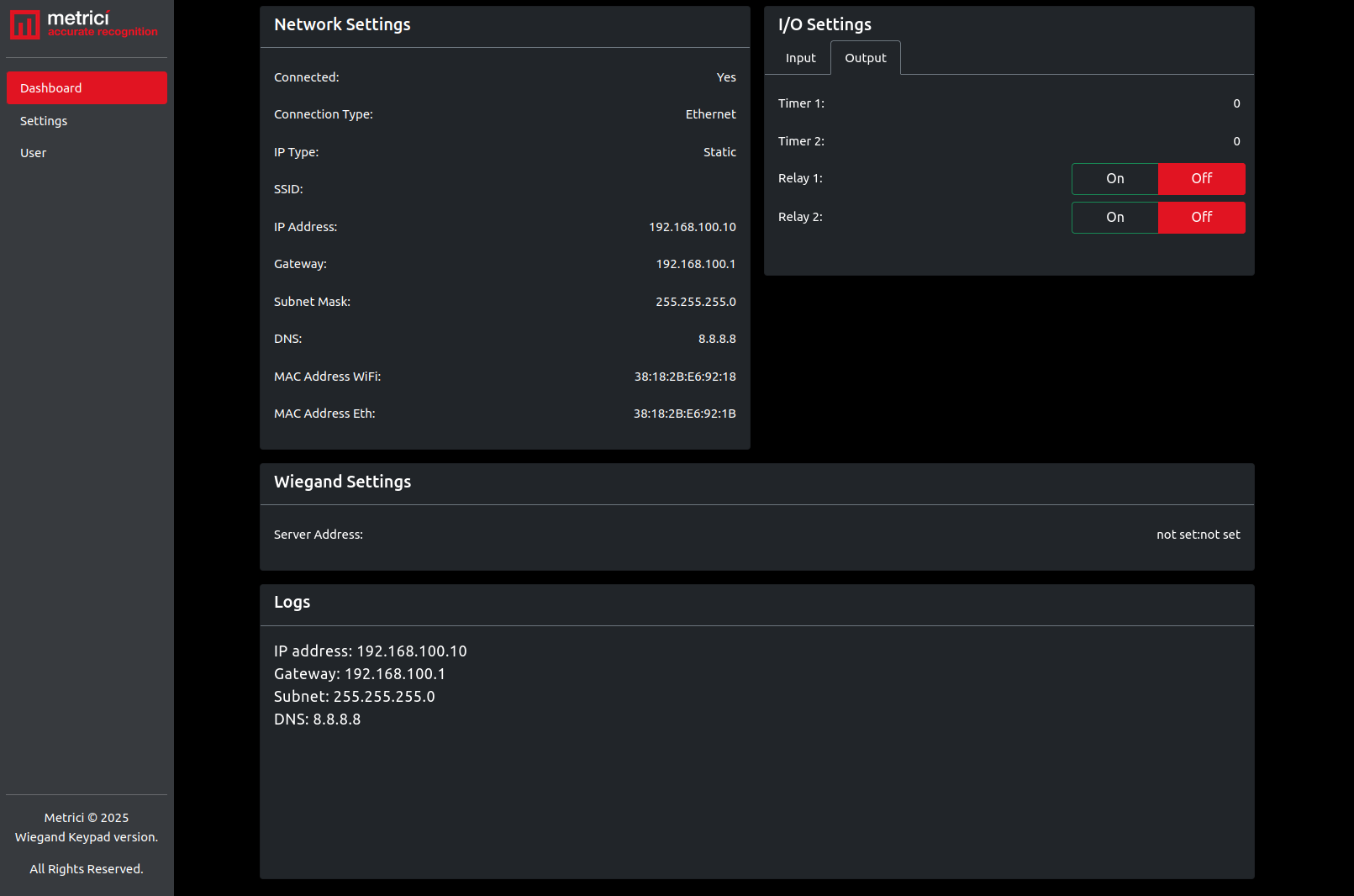

Dashboard afișând fila Output cu setări temporizator și butoane On/Off pentru relee
Fig.2 Dashboard – Fila Output

Dashboard-ul afișează, de asemenea:

5. Setări

Pentru a configura MultiController-ul, navigați la Settings în meniul din stânga. Aici puteți modifica setările de rețea, setările Wiegand, setările releelor, puteți efectua operațiuni de backup și restaurare și puteți actualiza firmware-ul.

Fiecare câmp de setări poate fi în una dintre cele trei stări:

5.1 Setări Rețea

Fila Network Settings vă permite să modificați configurația rețelei locale a dispozitivului. MultiController-ul suportă atât conectivitate WiFi, cât și Ethernet, cu adresare Static IP sau DHCP.

Dispozitivul este livrat cu setări din fabrică: Connection Type: Ethernet și IP Type: Static. De aceea vă puteți conecta la el la adresa implicită 192.168.100.10 folosind un cablu Ethernet la prima pornire.

Connection Type

Dacă doriți ca MultiController-ul să funcționeze prin WiFi, selectați WiFi și câmpurile SSID și Password vor deveni disponibile. Introduceți datele de autentificare pentru rețeaua WiFi locală.

Dacă doriți ca MultiController-ul să funcționeze pe un cablu Ethernet, selectați Ethernet. Câmpurile SSID și Password vor deveni inactive și vor afișa „Ethernet Connection" pentru a indica faptul că este stabilită o conexiune prin cablu.

Când orice buton sau setare este activă, aceasta este afișată în roșu.

IP Type

Static IP vă permite să introduceți manual IP Address, Gateway, Subnet Mask și DNS — vezi Fig.3 Settings – Network.

DHCP înseamnă că MultiController-ul va primi automat o adresă IP de la routerul de rețea. Toate câmpurile de adresă devin inactive și afișează „DHCP IP".

Important! Când utilizați DHCP, fiecare repornire poate atribui o adresă IP diferită dispozitivului. Pentru a preveni acest lucru, configurați routerul să lege adresa MAC a MultiController-ului (vizibilă pe Dashboard și pe un autocolant de pe carcasă) de o adresă IP fixă. Aceasta necesită cunoștințe de rețelistică.
Atenție! La salvarea oricăror setări de rețea, dispozitivul se va restarta. Va trebui să vă reconectați la noua adresă IP (cea pe care ați configurat-o sau cea atribuită de DHCP). Dacă ați ales DHCP, verificați lista de dispozitive a routerului pentru a găsi adresa IP atribuită.

5.2 Setări Releu

Secțiunea Relay Settings conține două file: Input și Output.

Input (Declanșatoare)

MultiController-ul poate trimite semnale de declanșare către până la două motoare de detecție Metrici. De exemplu, poate fi conectat la două bucle inductive sau senzori și poate instrui motoarele de detecție să înceapă recunoașterea când senzorii sunt activați — vezi Fig.4 Settings – Input.

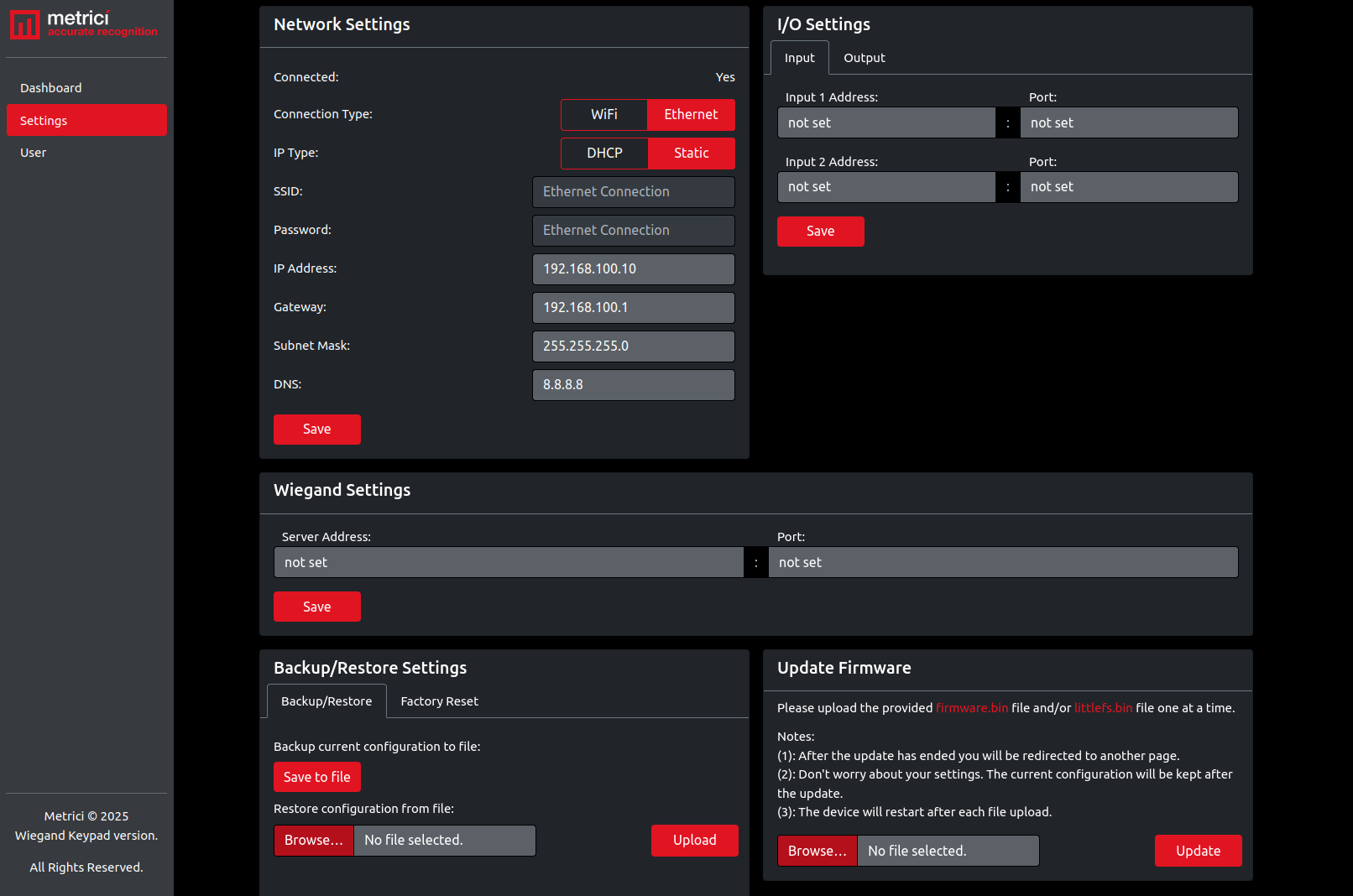

Pagina Settings afișând fila Input cu adrese IP și porturi pentru două intrări
Fig.4 Settings – Fila Input

Pentru a configura intrările:

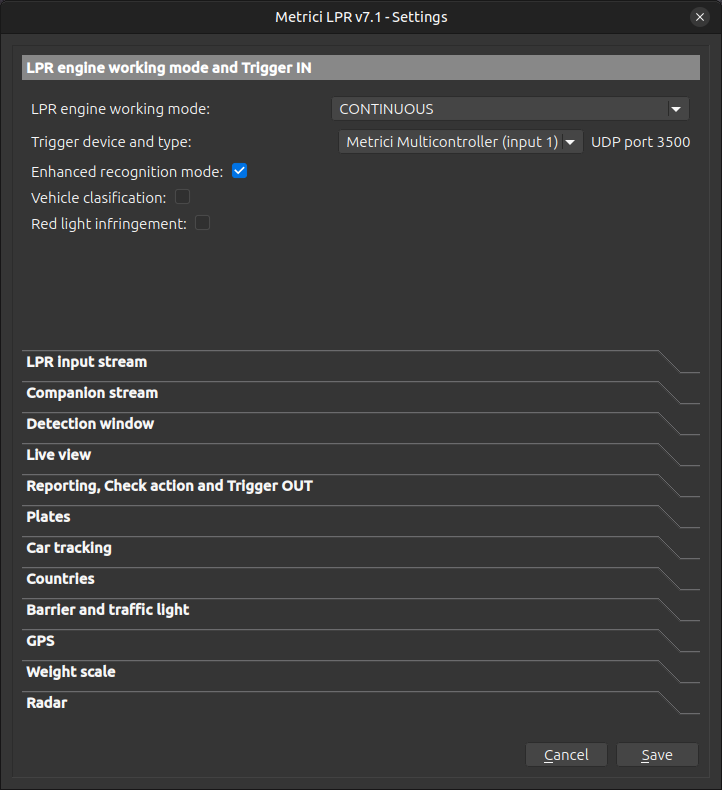

Setări Working Mode și Trigger IN în motorul Metrici
Fig.4.1 Working mode and Trigger IN

Pentru a configura declanșatorul pe partea serverului Metrici:

  1. Deschideți Metrici Control Panel pe serverul de detecție.
  2. Selectați motorul de detecție care ar trebui să primească declanșatorul.
  3. Setați-l pe modul de funcționare Foreground with Watchdog, apăsați Edit când este pornit.
  4. Navigați la Engine Working Mode and Trigger IN — vezi Fig.4.1 Working mode and Trigger IN.
  5. Schimbați modul de funcționare al motorului în „Started by TRIGGER".
  6. La Trigger Device and Type, selectați Metrici MultiController (Input 1) sau Metrici MultiController (Input 2) în funcție de care intrare furnizează declanșatorul.
  7. Metrici va atribui automat un număr de port (începând de la 3500).
  8. Introduceți adresa IP a serverului și numărul de port în setările Input ale MultiController-ului, apoi apăsați Save.

Output (Relee)

În fila Output, puteți controla cele două relee ale MultiController-ului. Orice dispozitiv capabil să primească o comandă de releu — cum ar fi bariere, semafoare, uși, porți, alarme sau lumini — poate fi conectat și controlat — vezi Fig.3 Settings – Output.

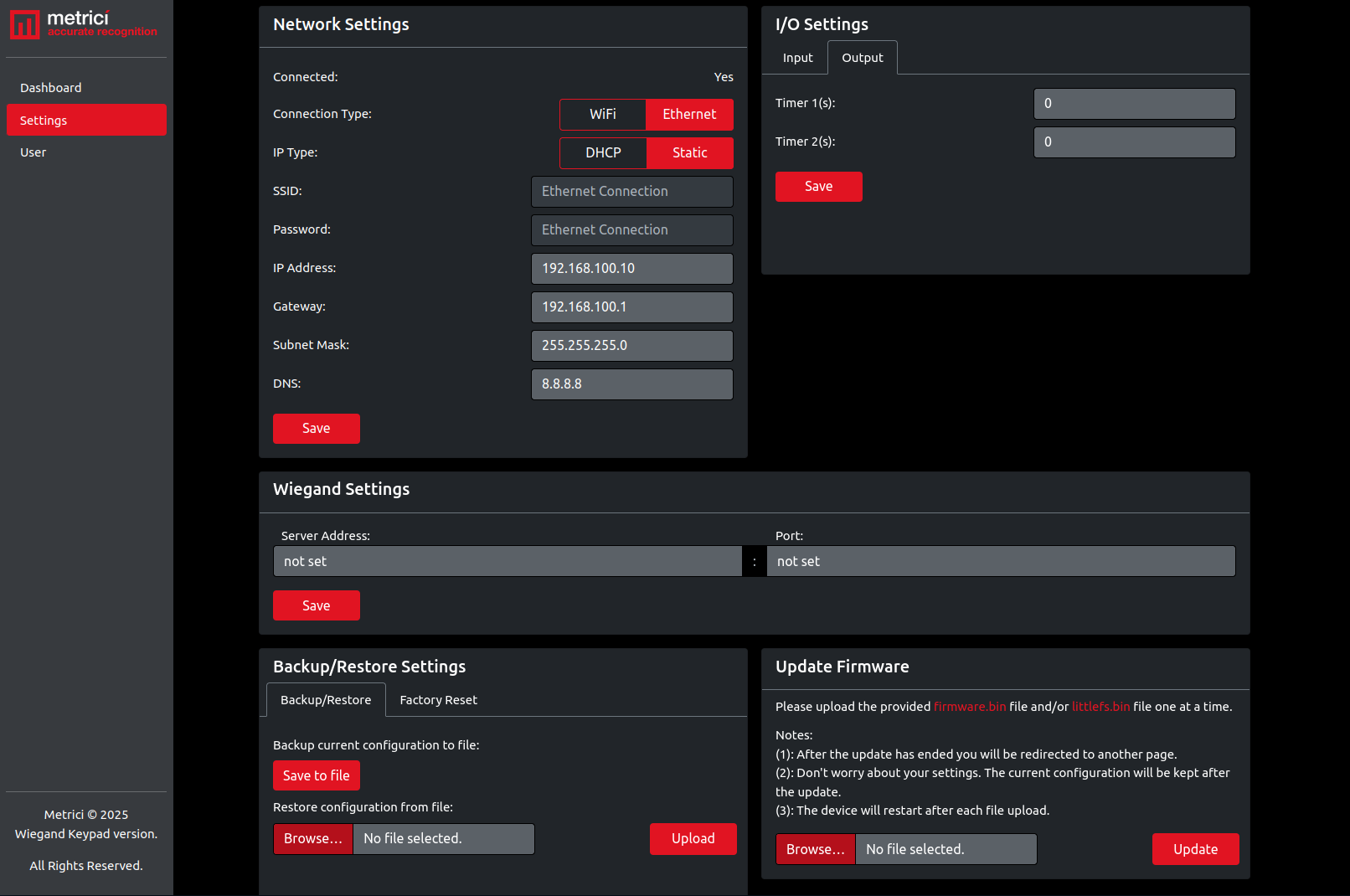

Pagina Settings afișând fila Output cu valori temporizator și controale pentru relee
Fig.3 Settings – Fila Output

Timer 1 și Timer 2 definesc cât timp rămâne activ fiecare releu (în secunde). Setarea unui temporizator la 0 înseamnă că releul va rămâne ON până când primește o comandă manuală sau de la motor pentru a se opri. Acest lucru este recomandat când atât comenzile de deschidere, cât și cele de închidere vor fi trimise de la motoarele de detecție Metrici.

Releele pot fi comutate manual de pe Dashboard (fila Output) pentru testare. De asemenea, pot fi activate de la distanță din motoarele Metrici folosind comenzi HTTP:

ComandăURL
Deschide Relay 1http://192.168.100.10/relay1/on
Închide Relay 1http://192.168.100.10/relay1/off
Deschide Relay 2http://192.168.100.10/relay2/on
Închide Relay 2http://192.168.100.10/relay2/off

De exemplu, Relay 1 poate fi folosit pentru o barieră, iar Relay 2 pentru un semafor. Aceste URL-uri sunt introduse în Metrici Control Panel la setările Barrier and Traffic Light pentru motorul de detecție corespunzător.

Dacă folosiți motorul LPR, introduceți adresele IP ale releelor multi-controller-ului în câmpurile de intrare din meniul Barriers and Traffic Lights — vezi Fig. 3.1 Barriers and Traffic Lights.

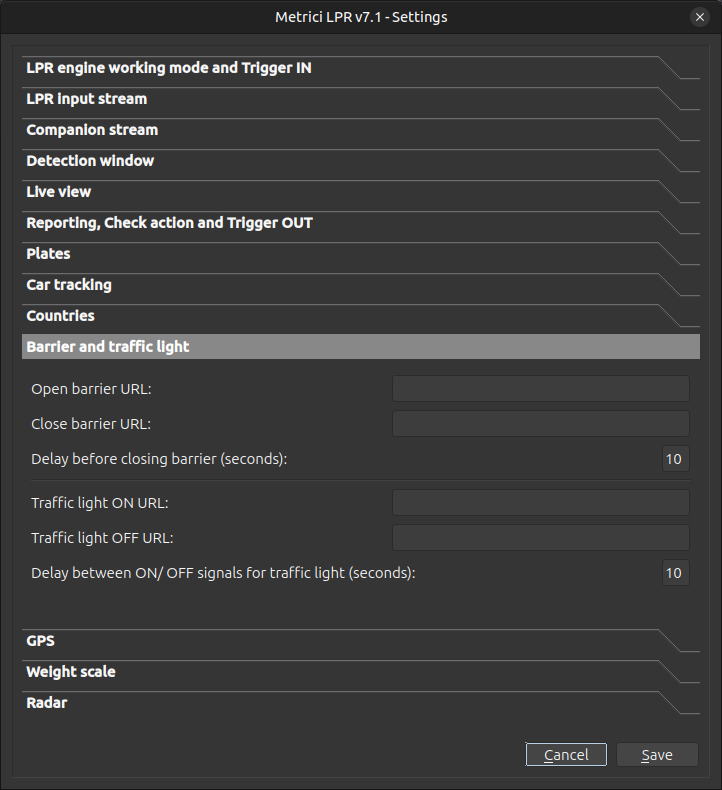

Unde se introduce IP-ul releului în motorul Metrici
Fig.3.1 Barriers and traffic light
Notă: Dacă MultiController-ul are setat un utilizator și o parolă, URL-urile de comandă trebuie să includă datele de autentificare. De exemplu: http://username:password@192.168.100.10/relay1/on. Consultați capitolul Gestionare Utilizator pentru detalii.

Dacă temporizatorul este setat la o valoare mai mare decât 0, releul se va stinge automat după durata specificată. În acest caz, este necesar doar URL-ul „Open" — MultiController-ul se ocupă automat de închidere.

6. Setări Wiegand

MultiController-ul acceptă intrare de la o tastatură Wiegand pe 26 de biți conectată la liniile W0/W1/GND. Când un utilizator introduce un cod pe tastatură, dispozitivul capturează cadrul Wiegand și redirecționează codul rezultat ca pachet RAW UDP către o adresă de server și un port configurate. Acest lucru permite MultiController-ului să acționeze ca o punte între o tastatură Wiegand fizică și un serviciu de autentificare în rețea — de obicei un motor de detecție Metrici. Deoarece codul este trimis prin UDP, serverul receptor trebuie configurat cu un ascultător UDP pe portul corespunzător.

Configurarea Comunicării Wiegand

Pentru a activa funcționalitatea Wiegand, sunt necesari următorii pași:

Pasul 1 — Cablaj Fizic

Conectați trei fire de la tastatura Wiegand la MultiController:

Acești conectori sunt situați în partea de jos a dispozitivului, lângă portul Ethernet (conectori verzi).

Pasul 2 — Configurare MultiController

În interfața web a MultiController-ului, accesați Settings → Wiegand Settings și introduceți:

Apăsați Save pentru a stoca configurația. Dacă niciun server nu este configurat, câmpurile Server Address și Port vor afișa not set.

Pasul 3 — Configurarea Părții Receptoare

Pe serverul Metrici, configurați un declanșator pentru a primi codurile redirecționate. Deschideți Metrici Control Panel, selectați motorul de detecție care ar trebui să primească datele Wiegand și configurați-l la Working Mode and Trigger IN setând Trigger device and type pe Metrici MultiController RFID — vezi Fig.3.2 Wiegand Engine settings.

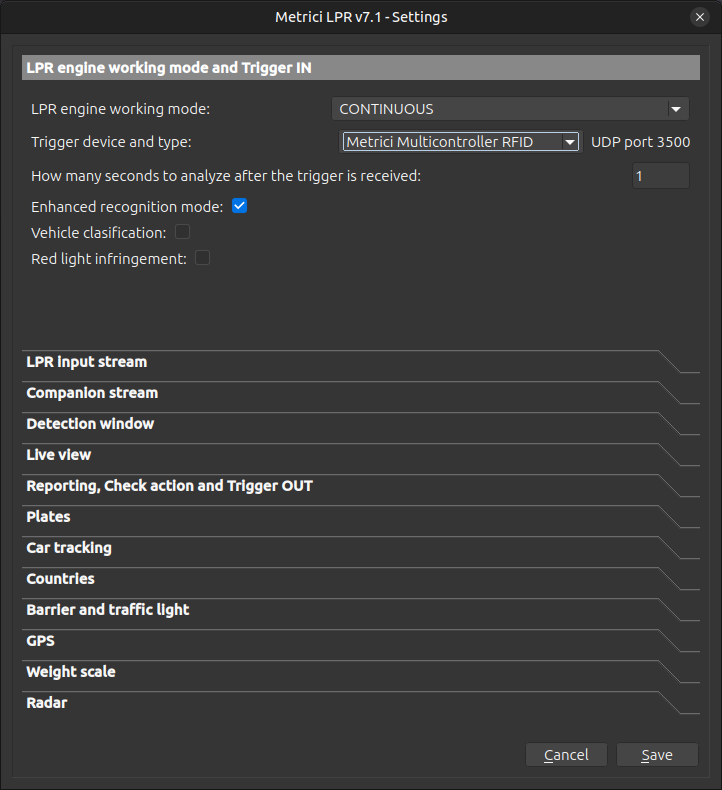

Setări motor Wiegand cu Trigger device and type setat pe Metrici MultiController RFID
Fig.3.2 Wiegand Engine settings

Odată configurată, fiecare intrare de pe tastatură va fi capturată de MultiController și livrată serverului pentru validare. Serverul decide apoi acțiunea rezultată — acordarea accesului, activarea unui releu, înregistrarea evenimentului sau orice alt comportament ulterior.

Notă: MultiController-ul poate funcționa cu orice tastatură Wiegand pe 26 de biți care urmează convenția standard de semnalizare Wiegand. Asigurați-vă că formatul de ieșire al tastaturii corespunde intrării pe 26 de biți a dispozitivului înainte de a o cabla.

7. Backup / Restaurare / Resetare

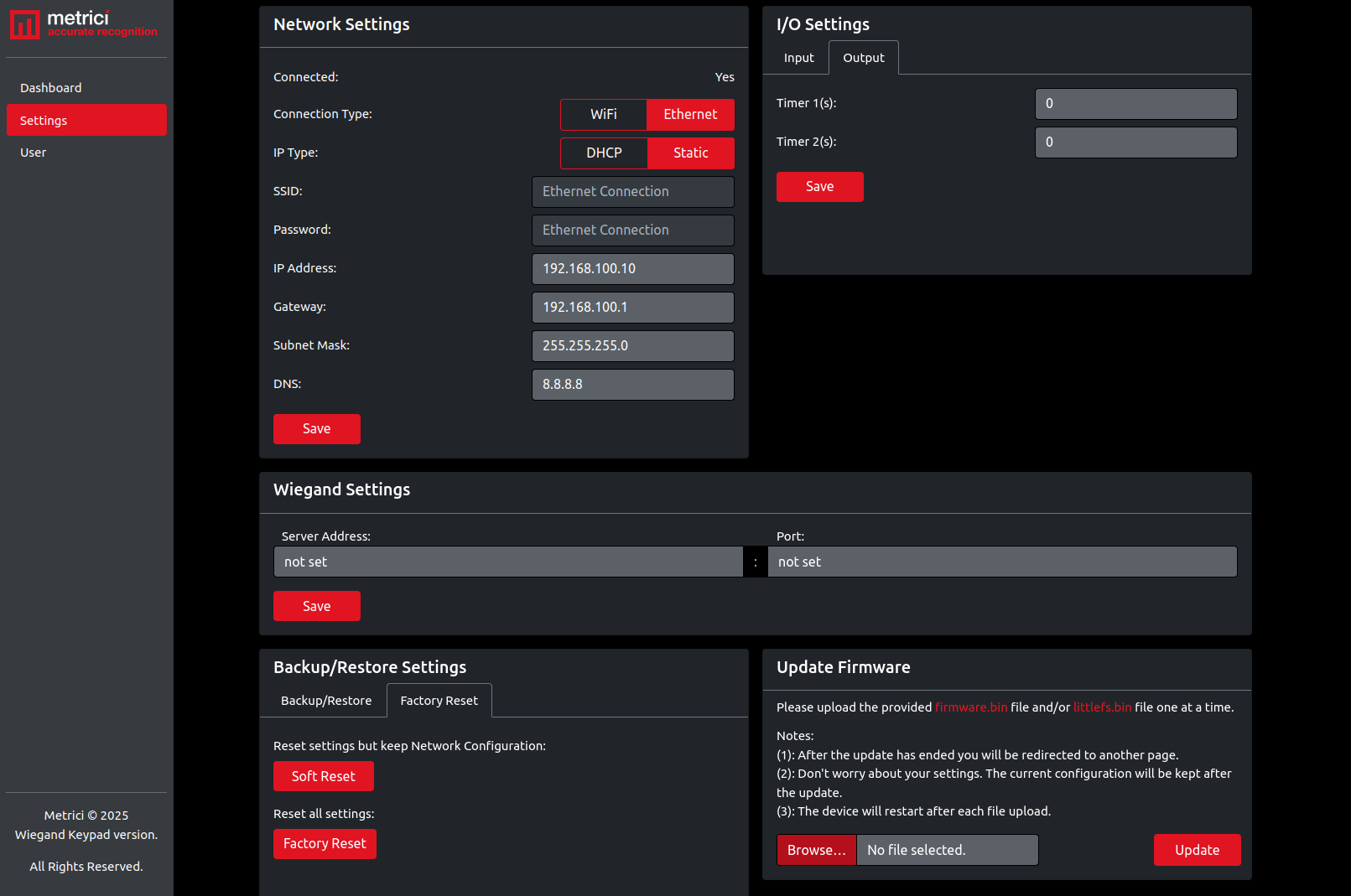

Pagina Settings afișând opțiunile Backup/Restore și Factory Reset alături de Update Firmware
Fig.5 Backup, Restaurare, Resetare și Actualizare Firmware

Backup Configurație Curentă

Apăsați Save to File pentru a descărca un fișier JSON care conține toate setările curente ale MultiController-ului. Acest fișier este denumit config.json și poate fi folosit pentru a restaura setările ulterior sau pentru a implementa aceeași configurație pe un alt dispozitiv — vezi Fig.5 Backup.

Restaurare Configurație

Apăsați Choose File, selectați un fișier config.json salvat anterior, apoi apăsați Upload. Dispozitivul se va restarta cu setările importate. Toate setările curente vor fi înlocuite cu conținutul fișierului încărcat.

Important! Importul unui fișier de configurație va suprascrie toate setările curente. Fișierul poate fi un fișier de backup sau unul creat manual de utilizator.

Resetare din Fabrică

Sunt disponibile două opțiuni de resetare:

Ambele opțiuni necesită confirmare înainte de executare.

Actualizare Firmware

Fișierele de firmware (firmware.bin și littlefs.bin) sunt furnizate de Metrici și pot fi descărcate de pe support.metrici.ro.

Pentru actualizare:

  1. Descărcați fișierele de firmware de pe support.metrici.ro.
  2. Apăsați Choose File și selectați firmware.bin.
  3. Apăsați Update.
  4. După finalizarea actualizării firmware-ului, repetați procesul pentru fișierul opțional littlefs.bin.
Important! În timpul actualizării, va apărea un mesaj albastru „Updating...". Controlerul nu va răspunde în timpul acestui proces — nu interacționați cu dispozitivul. Așteptați până când sunteți redirecționat(ă) către pagina de confirmare. Configurația curentă este păstrată după actualizare.

Resetare Hardware la Valorile din Fabrică

MultiController-ul are un buton fizic de resetare în interiorul carcasei, marcat BUT1. Acesta efectuează o resetare completă la valorile din fabrică, identică cu opțiunea Factory Reset din interfața web.

Pentru a efectua o resetare hardware:

  1. Deschideți capacul carcasei și localizați butonul marcat BUT1.
  2. Deconectați alimentarea de la dispozitiv.
  3. Apăsați și mențineți apăsat butonul.
  4. În timp ce țineți apăsat butonul, reconectați alimentarea.
  5. Continuați să țineți apăsat timp de 5–10 secunde, apoi eliberați.

Pentru a verifica dacă resetarea a fost reușită, conectați un cablu Ethernet și încercați să accesați dispozitivul la http://192.168.100.10.

8. Gestionare Utilizator

Pagina User vă permite să setați un nume de utilizator și o parolă pentru autentificarea HTTP. Poate exista un singur cont de utilizator la un moment dat — salvarea unui nou nume de utilizator sau parolă o va suprascrie pe cea anterioară — vezi Fig.6 User Settings.

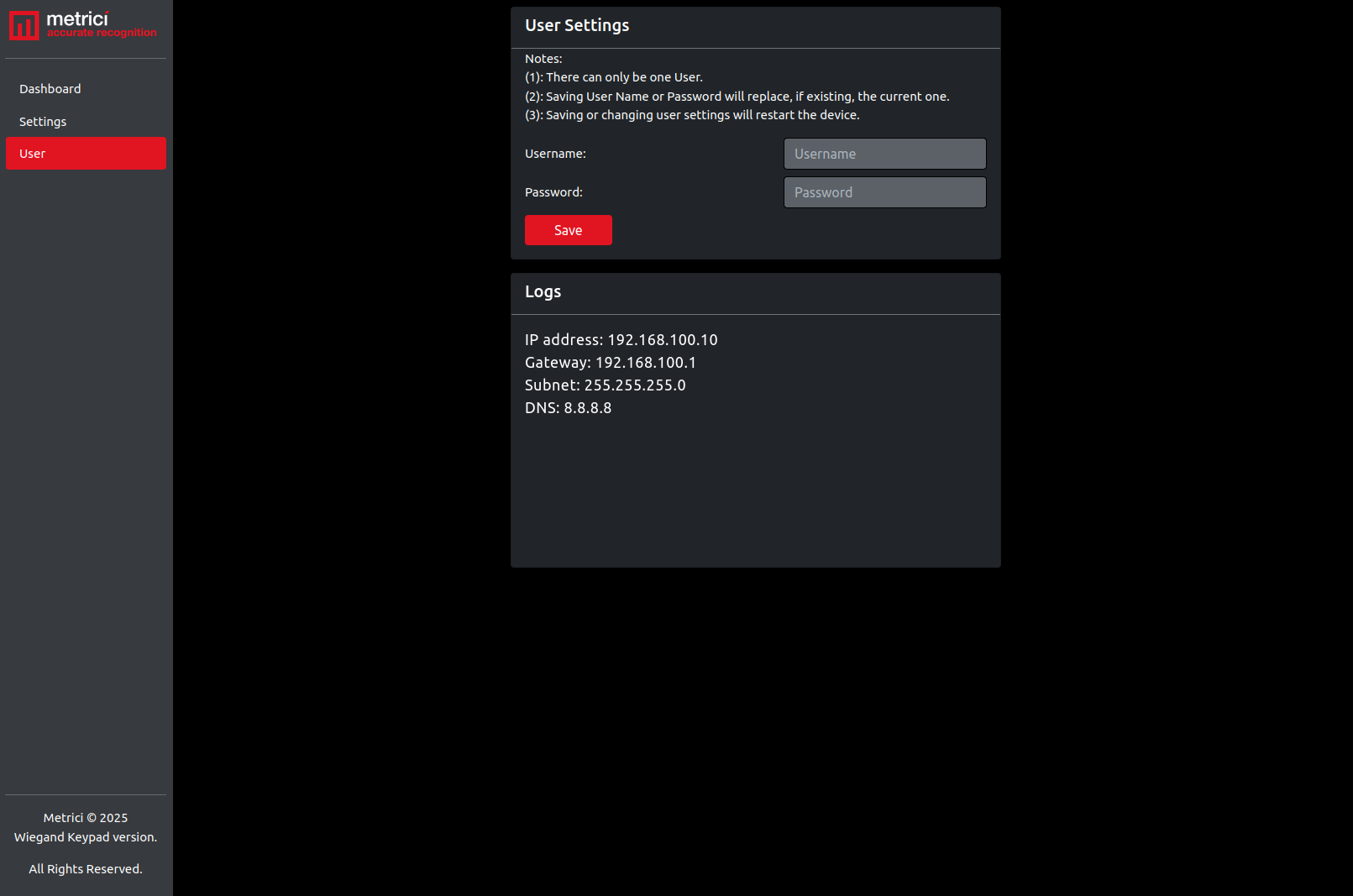

Pagina User Settings afișând câmpurile Username și Password cu butonul Save
Fig.6 User Settings

Setarea unui utilizator nu este obligatorie pentru funcționarea MultiController-ului. Este o funcție de securitate care previne accesul neautorizat la interfața web a dispozitivului din rețeaua locală.

Important! Când sunt setate un utilizator și o parolă, toate comenzile HTTP trebuie să includă datele de autentificare. De exemplu, pentru a deschide Relay 1:
http://username:password@192.168.100.10/relay1/on
Acest lucru se aplică și URL-urilor Wiegand și oricăror alte comenzi API.
Notă: Salvarea sau modificarea setărilor utilizatorului va restarta dispozitivul.

9. Format Fișier Configurare (Avansat)

Configurația MultiController-ului poate fi exportată și importată ca un fișier JSON denumit config.json. Acesta este singurul nume de fișier acceptat — orice alt nume va fi ignorat.

Important! Această secțiune este pentru utilizatori avansați. Dacă formatul JSON este incorect sau valorile sunt invalide, MultiController-ul nu va funcționa corespunzător.

Configurația este împărțită în următoarele categorii corespunzătoare filelor interfeței:

network_settings

CheieValori Acceptate
connectionEthernet sau WiFi
ip_typeStatic sau DHCP
ssidȘir alfanumeric
passwordȘir alfanumeric (minim 8 caractere)
ip_addressFormat adresă IP (ex. 192.168.100.10)
gatewayFormat adresă IP
subnetFormat adresă IP (ex. 255.255.255.0)
dnsFormat adresă IP
mac_address_wifiDoar citire — nu poate fi modificat
mac_address_ethDoar citire — nu poate fi modificat

input

CheieValori Acceptate
ip_1Adresă IP sau not set
port_1Număr 1–65535 sau not set
ip_2Adresă IP sau not set
port_2Număr 1–65535 sau not set

output

CheieValori Acceptate
timer1Număr 0–99999 sau not set
timer2Număr 0–99999 sau not set

relay1 / relay2

CheieValori Acceptate
state1 / state2Off sau On

wiegand

CheieValori Acceptate
server_addressAdresă IP sau not set
portNumăr 1–65535 sau not set

user

CheieValori Acceptate
usernameȘir alfanumeric
passwordȘir alfanumeric (minim 8 caractere)

Exemplu Fișier de Configurație

{
  "network_settings": {
    "connection": "Ethernet",
    "ip_type": "Static",
    "ssid": "",
    "password": "",
    "mac_address_wifi": "",
    "mac_address_eth": "",
    "ip_address": "192.168.100.10",
    "gateway": "192.168.100.1",
    "subnet": "255.255.255.0",
    "dns": "8.8.8.8"
  },
  "input": {
    "ip_1": "not set",
    "port_1": "not set",
    "ip_2": "not set",
    "port_2": "not set"
  },
  "output": {
    "timer1": "0",
    "timer2": "0"
  },
  "relay1": {
    "state1": "Off"
  },
  "relay2": {
    "state2": "Off"
  },
  "wiegand": {
    "server_address": "not set",
    "port": "not set"
  },
  "user": {
    "username": "",
    "password": ""
  }
}
Notă: Valorile adreselor MAC nu pot fi modificate. Orice valori scrise în aceste câmpuri vor fi ignorate și suprascrise cu adresele hardcodate corecte ale hardware-ului. Adresele MAC pot fi găsite pe un autocolant de pe cutia de transport a MultiController-ului. Dacă dispozitivul este conectat prin WiFi, adresa MAC Ethernet va fi afișată ca 00:00:00:00:00:00.

10. Depanare

Nu se poate accesa interfața web

Releul nu se activează

Tastatura Wiegand nu trimite coduri

Declanșatoarele nu ajung la motoarele Metrici

Dispozitivul se comportă imprevizibil după modificarea configurației
