Bine ați venit! Acest ghid acoperă tot ce aveți nevoie pentru a configura și opera dispozitivul Metrici Signal Light. Acest dispozitiv are două lumini indicatoare integrate — una roșie și una verde — și poate fi controlat manual din interfața web sau de la distanță de motoarele de detecție Metrici.

1. Introducere

Metrici Signal Light este un produs hardware dezvoltat de Metrici. Este un dispozitiv compact LAN cu două lumini indicatoare integrate — una roșie și una verde — utilizat pentru a afișa starea vizuală la intrările de parcare, punctele de control acces sau orice locație unde este necesar un semnal simplu de acces/oprire.

Dispozitivul are un singur port Ethernet care asigură atât conectivitatea la rețea, cât și alimentarea electrică prin PoE (Power over Ethernet). Nu este necesar un adaptor de alimentare separat — un singur cablu se ocupă de tot.

Luminile sunt integrate în controler. Când un motor de detecție Metrici (cum ar fi Area Counter sau Line Counter) trebuie să semnaleze un eveniment, trimite o comandă HTTP către dispozitivul Signal Light, care apoi aprinde sau stinge lumina corespunzătoare. De exemplu, când o zonă de parcare este plină, motorul poate aprinde lumina roșie pentru a indica lipsa locurilor disponibile. Când un loc se eliberează, motorul aprinde în schimb lumina verde.

Controlerul este gestionat și printr-o interfață web accesibilă din orice browser din aceeași rețea. Din această interfață, puteți comuta manual luminile, seta temporizatoare automate, configura conexiunea la rețea, gestiona datele de autentificare ale utilizatorului și efectua actualizări de firmware.

Caracteristici principale:

Două lumini integrate — lumini indicatoare roșie și verde independente în interiorul dispozitivului
Temporizatoare automate — setați cât timp rămâne aprinsă fiecare lumină înainte de a se stinge automat
Alimentare PoE — un singur cablu Ethernet pentru alimentare și rețea
Interfață web — configurați și monitorizați din orice browser
WiFi și Ethernet — suportă ambele tipuri de conexiune
Control de la distanță prin HTTP — luminile sunt controlate de motoarele de detecție Metrici (Area Counter, Line Counter etc.) prin comenzi HTTP simple

Date Tehnice

Specificație	Detalii
Descriere	Controler LAN indicator Roșu/Verde cu lumini integrate
Conectivitate	1 port Ethernet (PoE), lumină roșie integrată, lumină verde integrată
Rețelistică	WiFi 802.11 b/g/n și Ethernet 10/100 Mbps
Protocoale	HTTP over TCP/IP
Alimentare	PoE (IEEE 802.3af) prin cablu Ethernet — nu este necesar un adaptor de alimentare separat
Temperatură de funcționare	-20 până la +50 °C, IP65
Compatibilitate software	Metrici v3.3 și versiuni ulterioare
Interfață	Panou de administrare web cu 3 secțiuni: Dashboard, Settings, User
Greutate	0.4 Kg (400g)

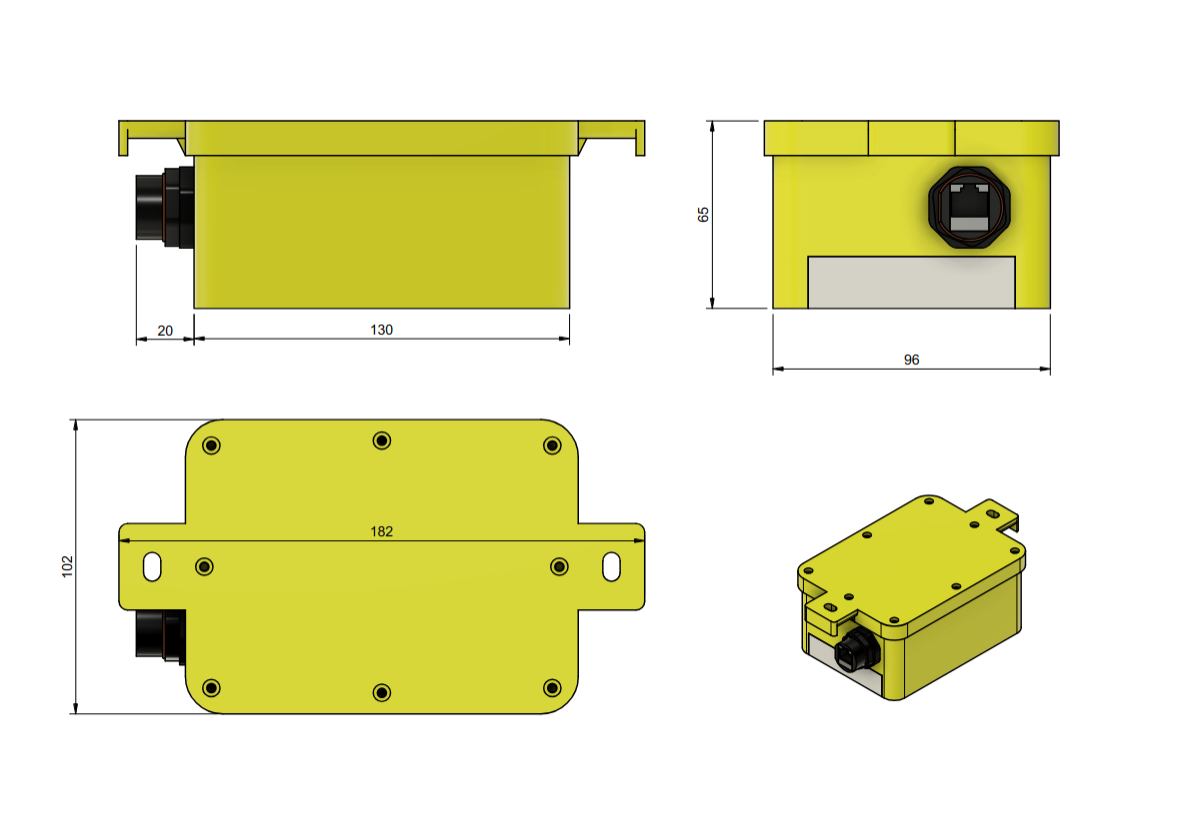

Dimensiuni

Dashboard page showing Network Settings, Red/Green Color Settings with On/Off buttons, and Logs — Dimensiuni

2. Prima Pornire

Dispozitivul este alimentat prin PoE (Power over Ethernet). Conectați un singur cablu Ethernet de la un switch PoE sau injector PoE la portul Ethernet al dispozitivului. Acest cablu asigură atât conectivitatea la rețea, cât și alimentarea electrică — nu este necesar un adaptor de alimentare separat.

Important! Adresa IP implicită a dispozitivului Signal Light este întotdeauna 192.168.100.10.

După conectarea cablului Ethernet, deschideți un browser pe un computer sau telefon conectat la aceeași rețea și navigați la:

http://192.168.100.10

Notă: Computerul sau telefonul folosit pentru a accesa panoul de administrare trebuie să fie conectat la aceeași rețea (router) ca și dispozitivul Signal Light. Dacă sunt pe rețele diferite, browserul nu va putea accesa dispozitivul.

Dispozitivul este livrat cu setări din fabrică: Connection Type: Ethernet și IP Type: Static. De aceea vă puteți conecta imediat la adresa implicită folosind un cablu Ethernet.

Interfața web are trei secțiuni principale:

Dashboard — afișează starea curentă a dispozitivului, informații de rețea, starea luminilor și jurnalele
Settings — unde se fac toate modificările de configurare (rețea, temporizatoare lumini, backup, firmware)
User — unde se creează sau editează un cont de utilizator pentru securizarea accesului la interfață

3. Dashboard

Dashboard-ul este prima pagină pe care o vedeți după accesarea dispozitivului. Oferă o imagine de ansamblu în timp real a stării curente a dispozitivului Signal Light — vezi Fig.1 Dashboard.

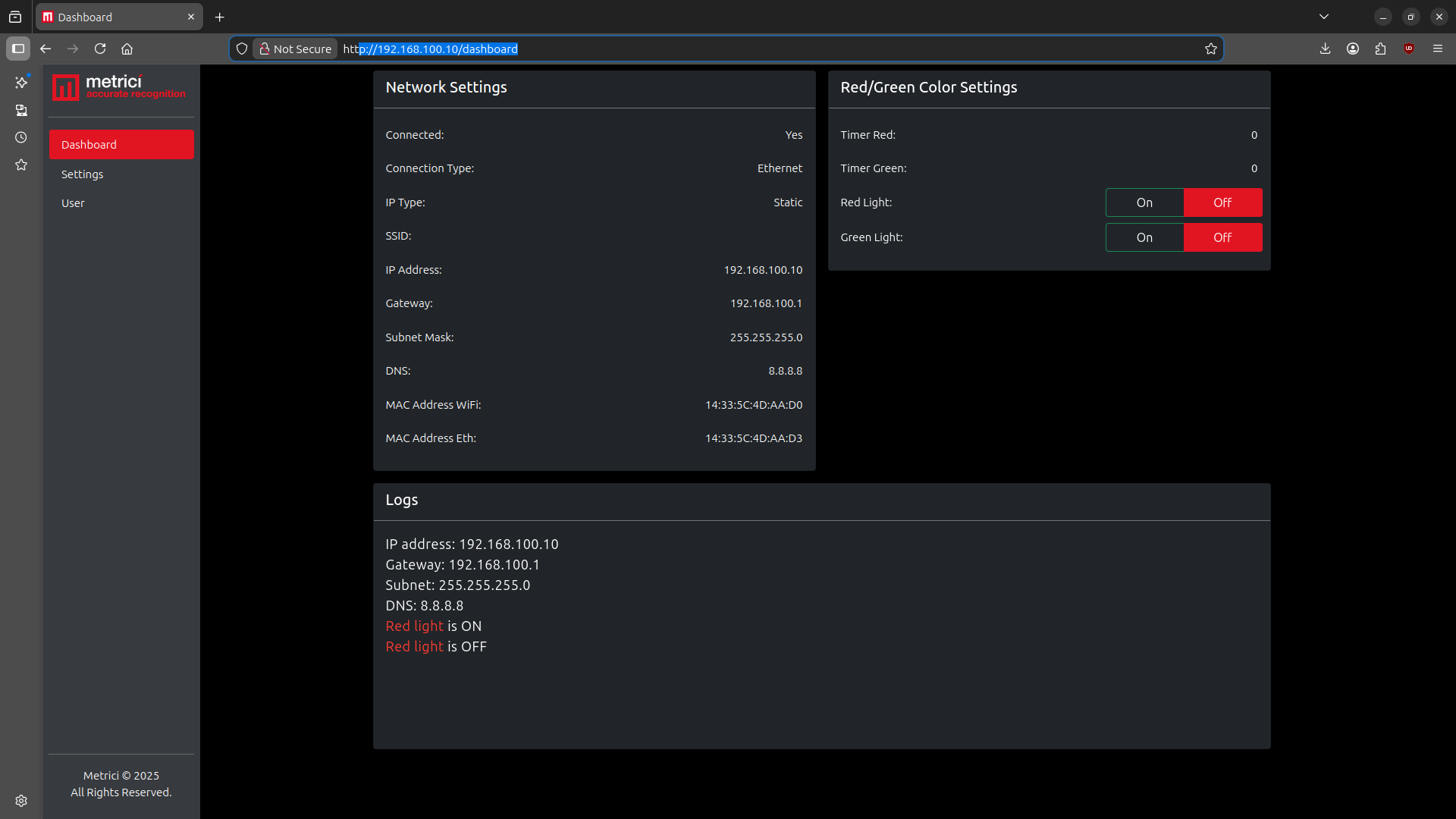

Pagina Dashboard afișând Network Settings, Red/Green Color Settings cu butoane On/Off și Logs — Fig.1 Dashboard

Stare Rețea

Partea stângă a Dashboard-ului afișează configurația curentă a rețelei, incluzând:

Connected — dacă dispozitivul este conectat la rețea (Yes/No)
Connection Type — Ethernet sau WiFi
IP Type — Static sau DHCP
SSID — numele rețelei WiFi (gol când se utilizează Ethernet)
IP Address — adresa IP curentă a dispozitivului
Gateway — adresa IP a routerului
Subnet Mask — masca de rețea
DNS — adresa serverului DNS
MAC Address WiFi — adresa MAC WiFi a dispozitivului
MAC Address Eth — adresa MAC Ethernet a dispozitivului

Red/Green Color Settings

Partea dreaptă a Dashboard-ului afișează panoul Red/Green Color Settings. Acesta oferă:

Timer Red — afișează valoarea curentă a temporizatorului (în secunde) pentru lumina roșie
Timer Green — afișează valoarea curentă a temporizatorului (în secunde) pentru lumina verde
Red Light — buton manual On/Off pentru comutarea luminii roșii
Green Light — buton manual On/Off pentru comutarea luminii verzi

Butoanele On/Off vă permit să controlați manual luminile direct din Dashboard pentru testare sau operare manuală. Când un buton este activ (lumina este aprinsă), butonul On este evidențiat. Când este inactiv, butonul Off este evidențiat în roșu.

Jurnale

Secțiunea Logs din partea de jos a Dashboard-ului afișează o înregistrare cu marcaj temporal a evenimentelor recente ale dispozitivului, inclusiv detalii despre configurația rețelei și modificările stării luminilor. De exemplu:

Red light is ON — lumina roșie a fost aprinsă
Red light is OFF — lumina roșie a fost stinsă

Jurnalele sunt utile pentru depanare și verificarea atunci când dorim să verificăm dacă comenzile au fost primite și executate corect.

4. Setări

Pentru a configura dispozitivul Signal Light, apăsați Settings în meniul din partea stângă — vezi Fig.2 Settings. De aici puteți modifica configurația rețelei, seta temporizatoarele luminilor, efectua operațiuni de backup și restaurare și actualiza firmware-ul.

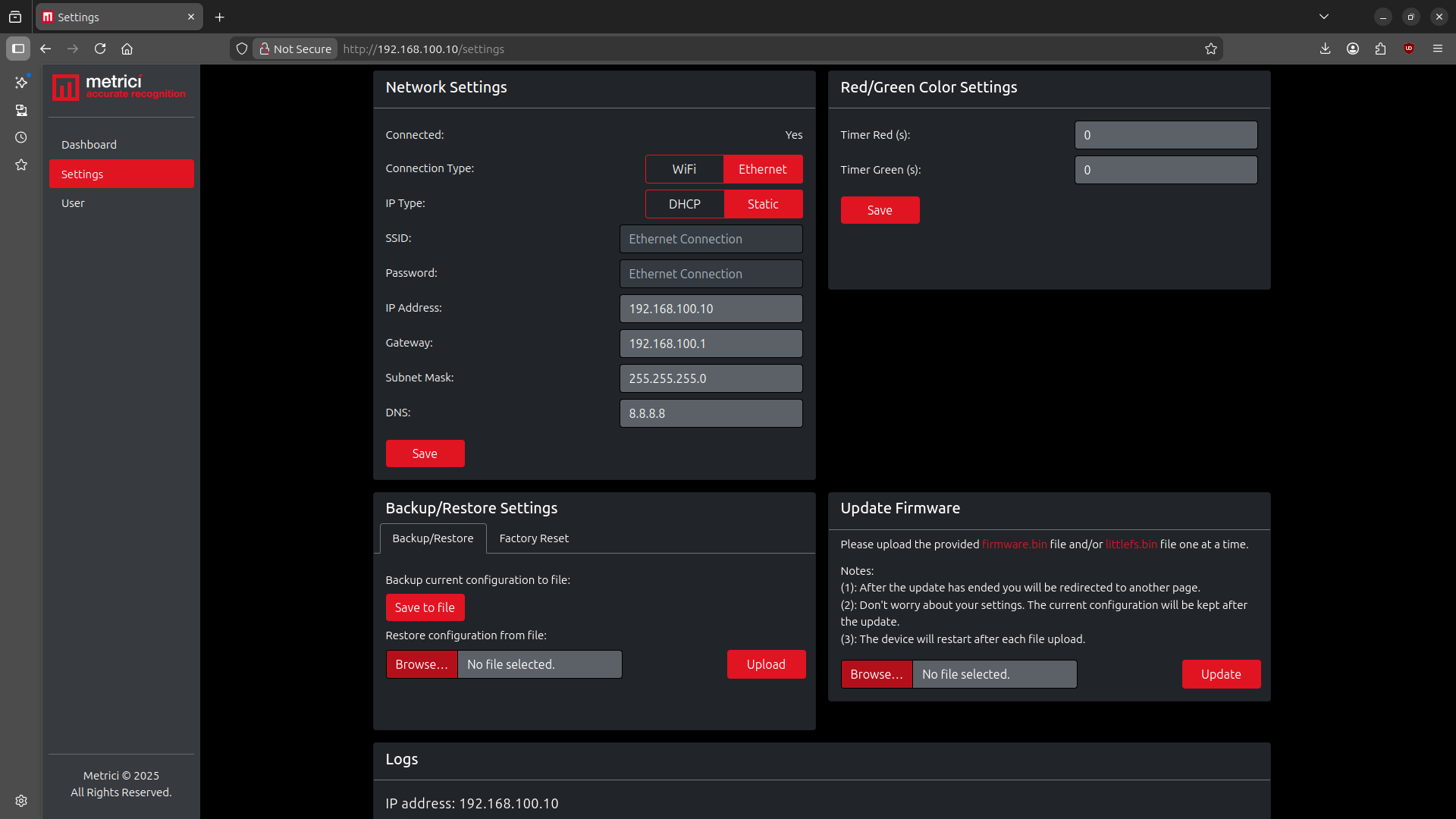

Pagina Settings afișând Network Settings, Red/Green Color Settings cu câmpuri timer, Backup/Restore și Update Firmware — Fig.2 Settings

4.1 Setări Rețea

Secțiunea Network Settings vă permite să configurați modul în care dispozitivul se conectează la rețeaua locală.

Connection Type

Opțiune	Descriere
Ethernet	Conectare prin cablu Ethernet (recomandat). Câmpurile SSID și Password devin inactive și afișează „Ethernet Connection".
WiFi	Conectare prin WiFi. Introduceți SSID-ul și parola rețelei wireless locale.

IP Type

Opțiune	Descriere
Static	Setați manual IP Address, Gateway, Subnet Mask și DNS. Recomandat pentru instalări permanente, astfel încât dispozitivul să aibă întotdeauna aceeași adresă.
DHCP	Dispozitivul primește automat o adresă IP de la router. Toate câmpurile de adresă devin inactive.

Câmpuri Rețea

Câmp	Descriere
SSID	Numele rețelei WiFi. Se utilizează doar când Connection Type este WiFi.
Password	Parola rețelei WiFi. Se utilizează doar când Connection Type este WiFi.
IP Address	Adresa unică a dispozitivului în rețea (ex. 192.168.100.10).
Gateway	Adresa IP a routerului (ex. 192.168.100.1).
Subnet Mask	Definește intervalul rețelei locale (ex. 255.255.255.0).
DNS	Adresa serverului DNS (ex. 8.8.8.8).

După efectuarea modificărilor, apăsați butonul Save. Dispozitivul se va restarta cu noile setări de rețea.

Atenție! La salvarea oricăror setări de rețea, dispozitivul se va restarta și va trebui să vă reconectați la noua adresă IP. Dacă ați ales DHCP, verificați lista de dispozitive a routerului pentru a găsi adresa IP atribuită.

Important! Când utilizați DHCP, fiecare repornire poate atribui o adresă IP diferită dispozitivului. Pentru a preveni acest lucru, configurați routerul să rezerve un IP fix pentru adresa MAC a dispozitivului Signal Light (vizibilă pe Dashboard). Aceasta necesită cunoștințe de rețelistică.

4.2 Setări Lumini Roșu/Verde

Pe pagina Settings, panoul Red/Green Color Settings vă permite să configurați temporizatoarele pentru fiecare lumină:

Câmp	Descriere
Timer Red (s)	Numărul de secunde cât lumina roșie rămâne aprinsă (ON) înainte de a se stinge automat (OFF). Setați la 0 pentru a menține lumina aprinsă pe termen nelimitat până când o comandă manuală sau de la distanță o stinge.
Timer Green (s)	Numărul de secunde cât lumina verde rămâne aprinsă (ON) înainte de a se stinge automat (OFF). Setați la 0 pentru a menține lumina aprinsă pe termen nelimitat până când o comandă manuală sau de la distanță o stinge.

După modificarea valorilor temporizatoarelor, apăsați Save pentru a se salva modificările.

Control de la Distanță prin Comenzi HTTP

Luminile integrate sunt controlate de la distanță de motoarele de detecție Metrici folosind cereri HTTP. Când un motor detectează un eveniment (cum ar fi o zonă care devine plină sau un obiect care traversează o linie), trimite o comandă HTTP către dispozitivul Signal Light, care aprinde sau stinge lumina corespunzătoare.

Comandă	URL
Aprinde Lumina Roșie	`http://192.168.100.10/red/on`
Stinge Lumina Roșie	`http://192.168.100.10/red/off`
Aprinde Lumina Verde	`http://192.168.100.10/green/on`
Stinge Lumina Verde	`http://192.168.100.10/green/off`

Înlocuiți 192.168.100.10 cu adresa IP reală a dispozitivului dvs. Signal Light.

Notă: Dacă pe dispozitiv sunt setate un utilizator și o parolă, URL-urile trebuie să includă datele de autentificare. De exemplu: http://username:password@192.168.100.10/red/on. Consultați capitolul Gestionare Utilizator pentru detalii.

Dacă temporizatorul este setat la o valoare mai mare decât 0, lumina se va stinge automat după durata specificată — este necesar doar URL-ul „ON". Dacă temporizatorul este setat la 0, ambele URL-uri ON și OFF trebuie configurate în motorul de detecție.

Integrare cu Motoarele de Detecție Metrici

Metrici Signal Light este proiectat să funcționeze cu motoarele de detecție Metrici. Motorul trimite comenzi HTTP către adresa IP a dispozitivului pentru a comuta luminile integrate. Mai jos sunt exemple care arată cum se configurează acest lucru în Panoul de Control Metrici pentru diferite motoare.

Asigurați-vă că motoarele Area Counter sau Line Counter sunt configurate corespunzător. Documentația poate fi găsită aici:

Exemplul 1 — Area Counter

În Panoul de Control Metrici, deschideți setările motorului Area Counter. Sub Engine Working Mode & External Trigger, veți găsi câmpurile pentru dispozitivul de semnalizare — vezi Fig.4 Area Counter Settings.

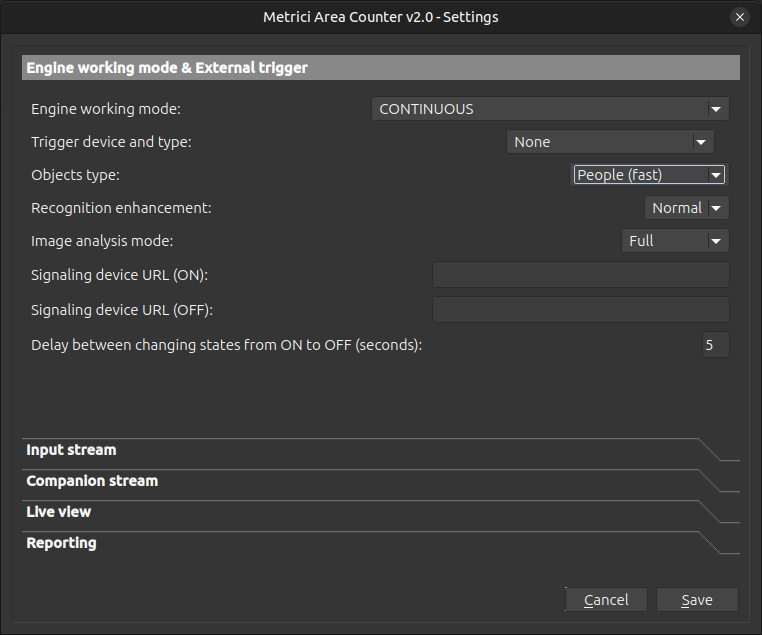

Setări Area Counter afișând câmpurile Signaling device URL ON și OFF — Fig.4 Area Counter — Engine Settings

Introduceți adresa IP a dispozitivului Signal Light în câmpurile dispozitivului de semnalizare, exemplu:

Câmp	Valoare	Efect
Signaling device URL (ON)	`http://192.168.100.10/red/on`	Aprinde lumina roșie când condiția configurată este îndeplinită (ex. zona este plină)
Signaling device URL (OFF)	`http://192.168.100.10/green/on`	Aprinde lumina verde când condiția se rezolvă (ex. zona are locuri disponibile)

Câmpul Delay between changing states from ON to OFF controlează câte secunde motorul așteaptă înainte de a comuta între cele două semnale. Valoarea implicită este de 5 secunde.

Cum funcționează: Când Area Counter detectează că o zonă a atins capacitatea maximă, trimite semnalul ON către dispozitivul Signal Light, aprinzând lumina roșie. Când numărul scade sub capacitate, trimite semnalul OFF, aprinzând lumina verde. Aceasta oferă utilizatorilor o indicație vizuală clară dacă un spațiu sau o zonă este disponibilă.

Exemplul 2 — Line Counter

Motorul Line Counter funcționează similar, dar are URL-uri de semnalizare separate pentru evenimentele COMING (intrare) și LEAVING (ieșire) — vezi Fig.5 Line Counter Settings.

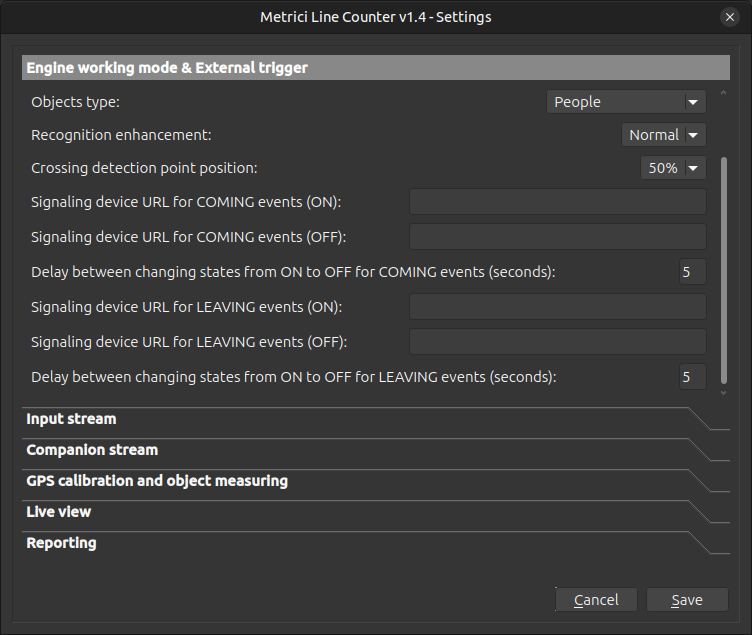

Setări Line Counter afișând câmpurile separate Signaling device URL pentru COMING și LEAVING — Fig.5 Line Counter — Engine Settings

Introduceți adresa IP a dispozitivului Signal Light în câmpurile relevante:

Câmp	Valoare	Efect
Signaling device URL for COMING events (ON)	`http://192.168.100.10/green/on`	Aprinde lumina verde când un obiect intră
Signaling device URL for COMING events (OFF)	`http://192.168.100.10/green/off`	Stinge lumina verde după întârziere
Signaling device URL for LEAVING events (ON)	`http://192.168.100.10/red/on`	Aprinde lumina roșie când un obiect iese
Signaling device URL for LEAVING events (OFF)	`http://192.168.100.10/red/off`	Stinge lumina roșie după întârziere

Fiecare direcție are propria setare de întârziere, permițându-vă să controlați cât timp rămâne aprinsă lumina pentru evenimentele de intrare și ieșire în mod independent.

Notă: Combinațiile de URL-uri de mai sus sunt exemple. Puteți atribui orice culoare de lumină oricărui eveniment, în funcție de cazul dvs. de utilizare. De exemplu, puteți folosi verde pentru intrare și roșu pentru ieșire, sau invers — depinde de ce are sens pentru instalarea dvs. specifică.

4.3 Backup / Restaurare / Resetare

Backup Configurație Curentă

Apăsați Save to File pentru a descărca un fișier JSON care conține toate setările curente. Acest fișier poate fi folosit pentru a restaura setările ulterior sau pentru a implementa aceeași configurație pe un alt dispozitiv.

Restaurare Configurație

Apăsați Browse, selectați un fișier de configurație salvat anterior, apoi apăsați Upload. Dispozitivul se va restarta cu setările importate.

Important! Importul unui fișier de configurație va suprascrie toate setările curente.

Resetare din Fabrică

Două opțiuni de resetare sunt disponibile sub fila Factory Reset:

Soft Reset — păstrează setările de rețea (SSID, parolă, IP, gateway, subnet, DNS) dar resetează tot restul (temporizatoare lumini, date de autentificare utilizator). Dispozitivul se restartează după resetare.
Factory Reset — resetează toate setările la valorile din fabrică. După repornire, dispozitivul va fi accesibil la adresa IP implicită: 192.168.100.10.

Ambele opțiuni necesită confirmare înainte de executare.

4.4 Actualizare Firmware

Fișierele de firmware (firmware.bin și littlefs.bin) sunt furnizate de Metrici și pot fi descărcate de pe support.metrici.ro.

Pentru actualizare:

Descărcați fișierele de firmware de pe support.metrici.ro.
Apăsați Browse și selectați firmware.bin.
Apăsați Update.
După finalizarea actualizării firmware-ului, repetați procesul pentru fișierul opțional littlefs.bin.

Important! În timpul actualizării, va apărea un mesaj albastru „Updating...". Controlerul nu va răspunde — nu interacționați cu dispozitivul. Așteptați până când sunteți redirecționat(ă) către pagina de confirmare. Configurația curentă este păstrată după actualizare.

5. Gestionare Utilizator

Pagina User vă permite să setați un nume de utilizator și o parolă pentru autentificarea HTTP — vezi Fig.3 User Settings. Poate exista un singur cont de utilizator la un moment dat — salvarea unui nou nume de utilizator sau parolă va suprascrie valorile anterioare.

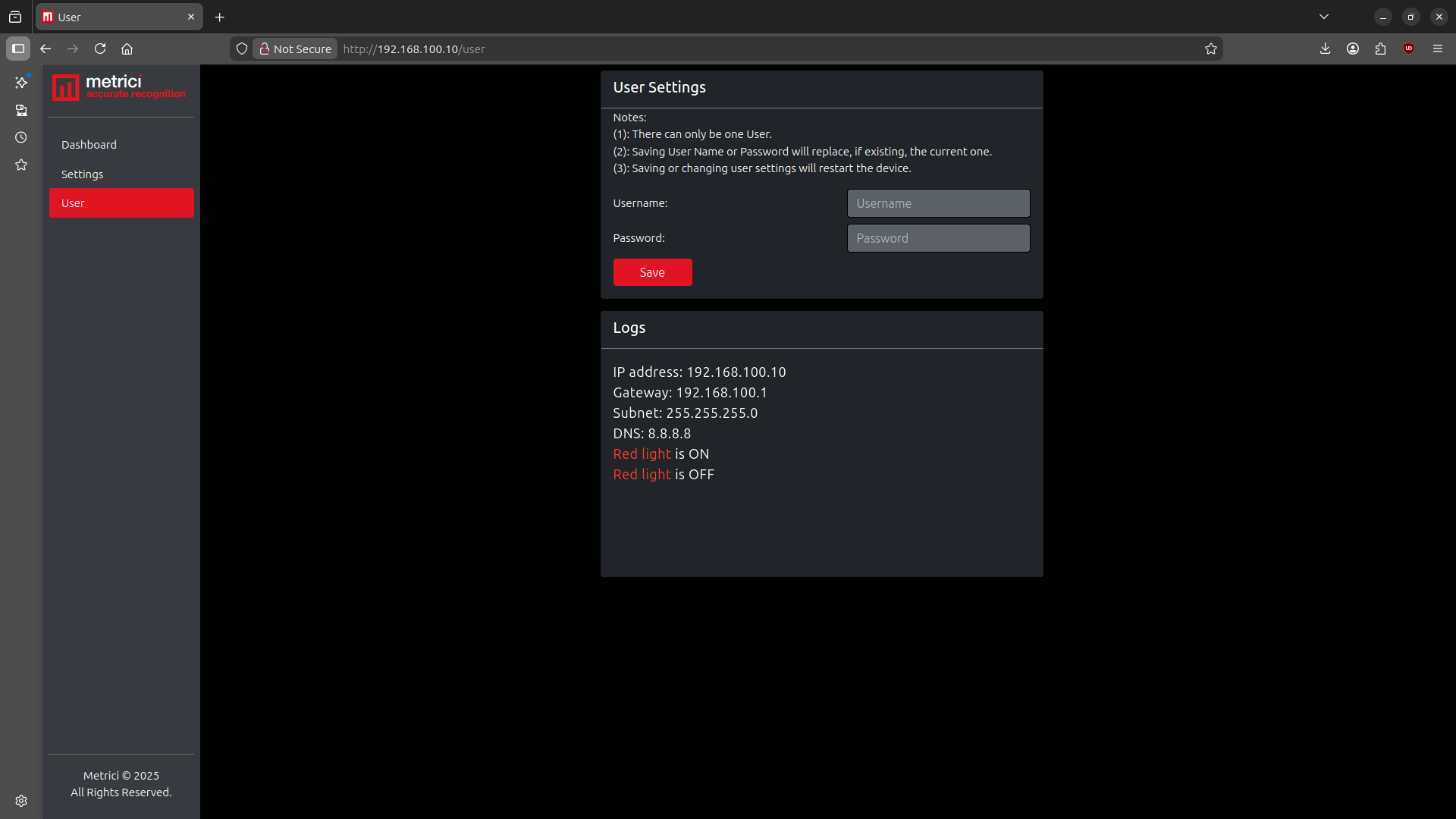

Pagina User Settings afișând câmpurile Username și Password cu butonul Save și secțiunea Logs dedesubt — Fig.3 User Settings

Setarea unui utilizator nu este obligatorie pentru funcționarea dispozitivului. Este o funcție de securitate care previne accesul neautorizat la interfața web din rețeaua locală.

Important! Când sunt setate un utilizator și o parolă, toate comenzile HTTP trebuie să includă datele de autentificare. De exemplu:
http://username:password@192.168.100.10/red/on

Notă: Salvarea sau modificarea setărilor utilizatorului va restarta dispozitivul. Poate exista doar un singur utilizator. Salvarea unui nou nume de utilizator sau parolă îl va înlocui pe cel existent.

6. Depanare

Nu se poate accesa interfața web

Verificați că dispozitivul este pornit — asigurați-vă că switch-ul PoE sau injectorul furnizează alimentare prin cablul Ethernet.
Asigurați-vă că computerul sau telefonul dvs. este în aceeași rețea locală (aceeași subrețea) ca dispozitivul Signal Light.
Încercați să accesați adresa IP implicită: http://192.168.100.10.
Dacă ați modificat anterior IP-ul sau ați comutat la DHCP, verificați lista de dispozitive a routerului pentru a găsi adresa IP curentă.
Dacă nimic nu funcționează, efectuați o resetare din fabrică pentru a restaura IP-ul implicit.

Lumina nu se aprinde

Verificați cablajul fizic dintre dispozitivul Signal Light și lumină.
Accesați Dashboard-ul și apăsați butonul On pentru lumină — starea ar trebui să se schimbe, iar secțiunea Logs ar trebui să afișeze evenimentul (ex. „Red light is ON").
Dacă utilizați comenzi HTTP, verificați că URL-ul este corect și include datele de autentificare dacă este setat un utilizator.

Lumina rămâne aprinsă și nu se stinge automat

Verificați valoarea temporizatorului în Settings. Dacă este setat la 0, lumina va rămâne aprinsă pe termen nelimitat până când primește o comandă explicită OFF.
Setați temporizatorul la o valoare mai mare decât 0 (în secunde) dacă doriți ca lumina să se stingă automat.

Comenzile HTTP nu funcționează

Verificați că adresa IP din URL corespunde IP-ului curent al dispozitivului (verificați Dashboard-ul).
Dacă sunt setate un utilizator și o parolă, asigurați-vă că URL-ul include datele de autentificare: http://user:pass@IP/red/on.
Asigurați-vă că dispozitivul este accesibil de pe mașina care trimite comanda (aceeași rețea, fără firewall care blochează).

Dispozitivul nu primește alimentare

Verificați că switch-ul sau injectorul dvs. suportă PoE (IEEE 802.3af).
Încercați un alt cablu Ethernet — cablurile deteriorate pot împiedica furnizarea alimentării PoE.
Încercați un alt port pe switch-ul PoE.
Dacă utilizați un injector PoE, asigurați-vă că este conectat și pornit.
