Prezentare generală Acest manual explică modul de utilizare a Metrici RGB LED Display prin intermediul configurării integrate, accesibilă din browser. Pagina de configurare poate fi accesată de pe orice dispozitiv conectat la aceeași rețea locală și vă permite să gestionați conținutul afișajului, setările de rețea, actualizările de sistem și integrarea cu aplicația web Metrici.

Introducere

Metrici RGB LED Display este o matrice LED full color, conectată la rețea, proiectată să afișeze în timp real date operaționale dintr-un sistem Metrici — locuri libere de parcare, viteza vehiculelor, numere de înmatriculare, citiri de cântar-pod, alocări de platforme, săgeți direcționale sau orice text personalizat pe care sistemul trebuie să îl transmită. Dispozitivul rulează o interfață de configurare integrată (documentată în restul acestui manual) și este destinat montării permanente în interior sau în exterior.

Modele standard

Sunt disponibile două formate standard, iar la cerere se pot produce și dimensiuni personalizate:

Modelele cu dimensiuni personalizate folosesc aceeași carcasă, același grad de protecție, aceeași capabilitate RGB, aceeași conectivitate de rețea și aceeași interfață de configurare ca modelele standard.

Caracteristici hardware

Aplicații tipice

Ce acoperă acest manual

Acest manual documentează interfața de configurare integrată care rulează chiar pe afișaj, accesibilă din orice dispozitiv aflat în aceeași rețea, pe portul 3000. De acolo puteți alege între conținut transmis prin API (date live din Metrici Web Interface) și text static, puteți configura textul, culoarea și fontul pentru fiecare linie sau setările de interogare, puteți regla parametrii de nivel scăzut ai panoului, puteți gestiona rețeaua și credențialele și puteți inspecta jurnalele și actualizările.

Configurarea surselor de date — Parking for LPR, Area Counter, Line Counter și Parking Place Detector — se face din manualul Metrici Web Interface; Secțiunea 8 – Integrarea cu aplicația web a acestui document descrie codurile și URL-urile necesare pentru a face legătura între cele două.

Pentru specificațiile hardware complete, dimensiuni și opțiuni de comandă, consultați pagina produsului Metrici LED Display de pe site-ul Metrici.

1. Primii pași

  1. Deschideți un browser web (Chrome, Firefox, Edge, Safari etc.) pe orice dispozitiv conectat la aceeași rețea locală ca Metrici RGB Display.
  2. Introduceți adresa IP afișată pe ecranul fizic sau folosiți adresa implicită 192.168.100.10. Afișajul ascultă pe portul 3000, deci URL-ul complet are forma http://<ip-afișaj>:3000 (de exemplu, http://192.168.100.40:3000). Dacă nu cunoașteți adresa, întrebați administratorul de sistem.
  3. Vi se va afișa ecranul de Login — vezi Login. Credențialele implicite sunt:
    • Utilizator: metrici
    • Parolă: metrici
    Introduceți-le și apăsați Sign in.

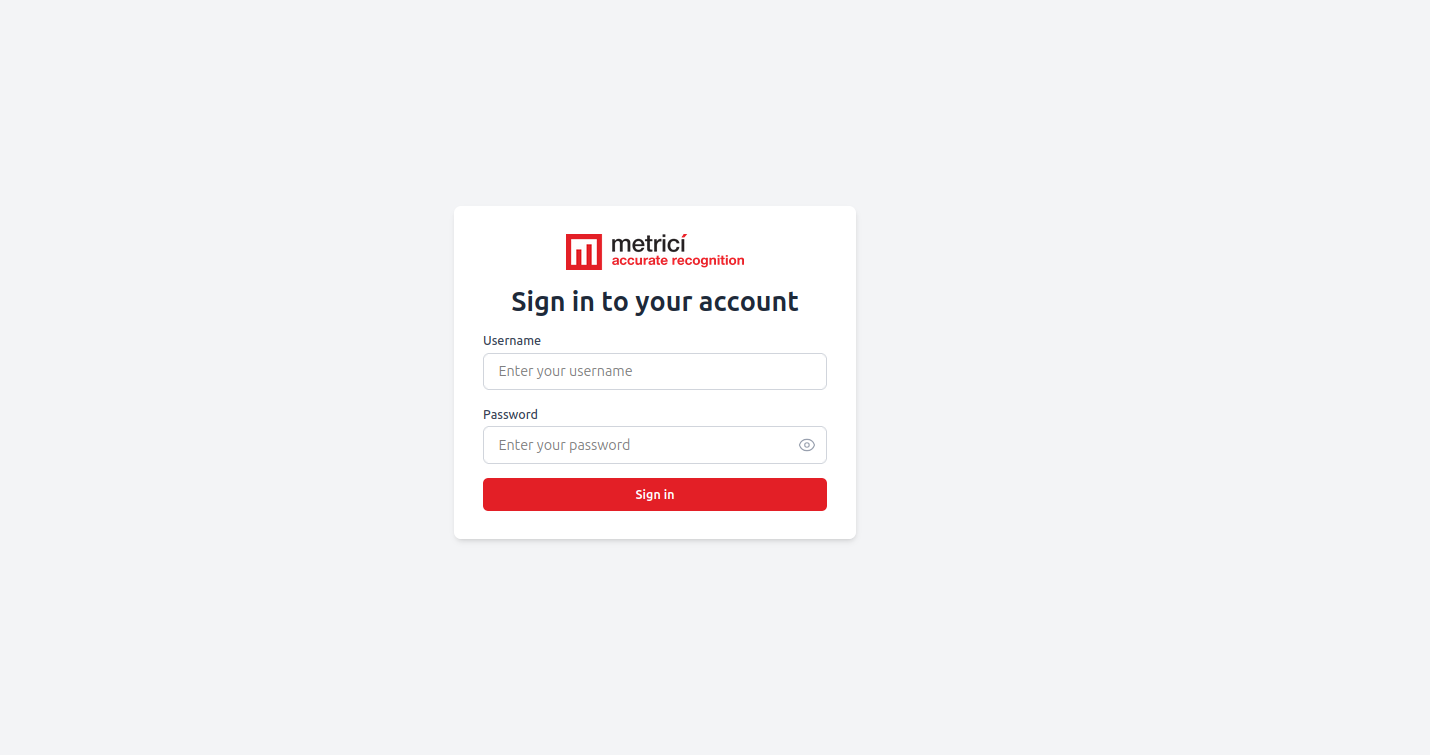

Captură de ecran login
Login
Vă recomandăm să schimbați parola implicită imediat după prima autentificare, pentru a preveni accesul neautorizat la afișaj. Deschideți pagina Utilizator pentru a seta un nou nume de utilizator și o nouă parolă. Înainte de a face acest lucru, citiți nota importantă din Secțiunea 7 – Pagina utilizator referitoare la recuperarea parolei.

2. Tabloul de bord principal

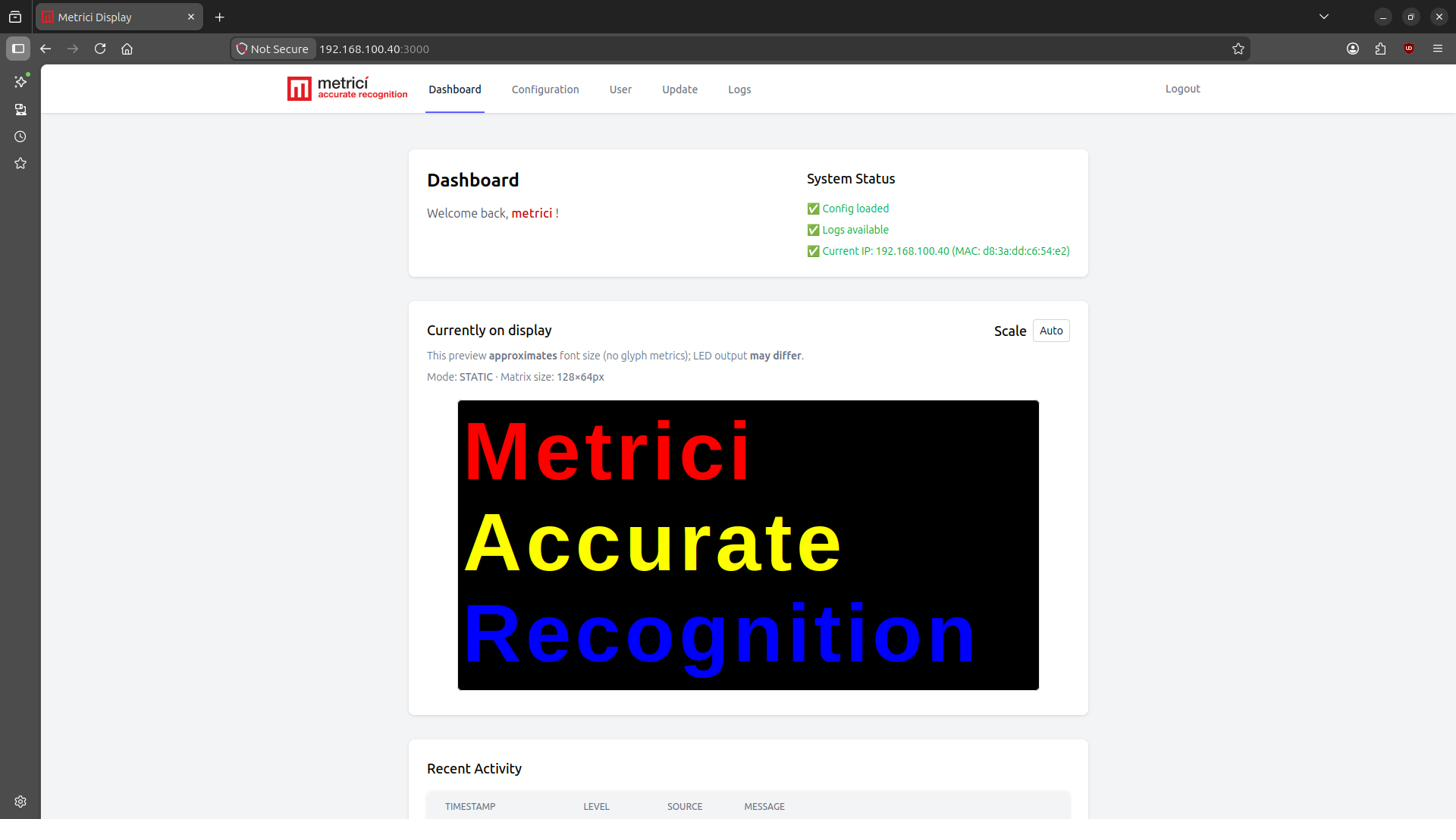

Captură de ecran tabloul de bord
Fig.1 Tabloul de bord

După o autentificare reușită sunteți direcționat către tabloul de bord, care oferă o privire generală rapidă asupra dispozitivului — vezi Fig.1 Tabloul de bord.

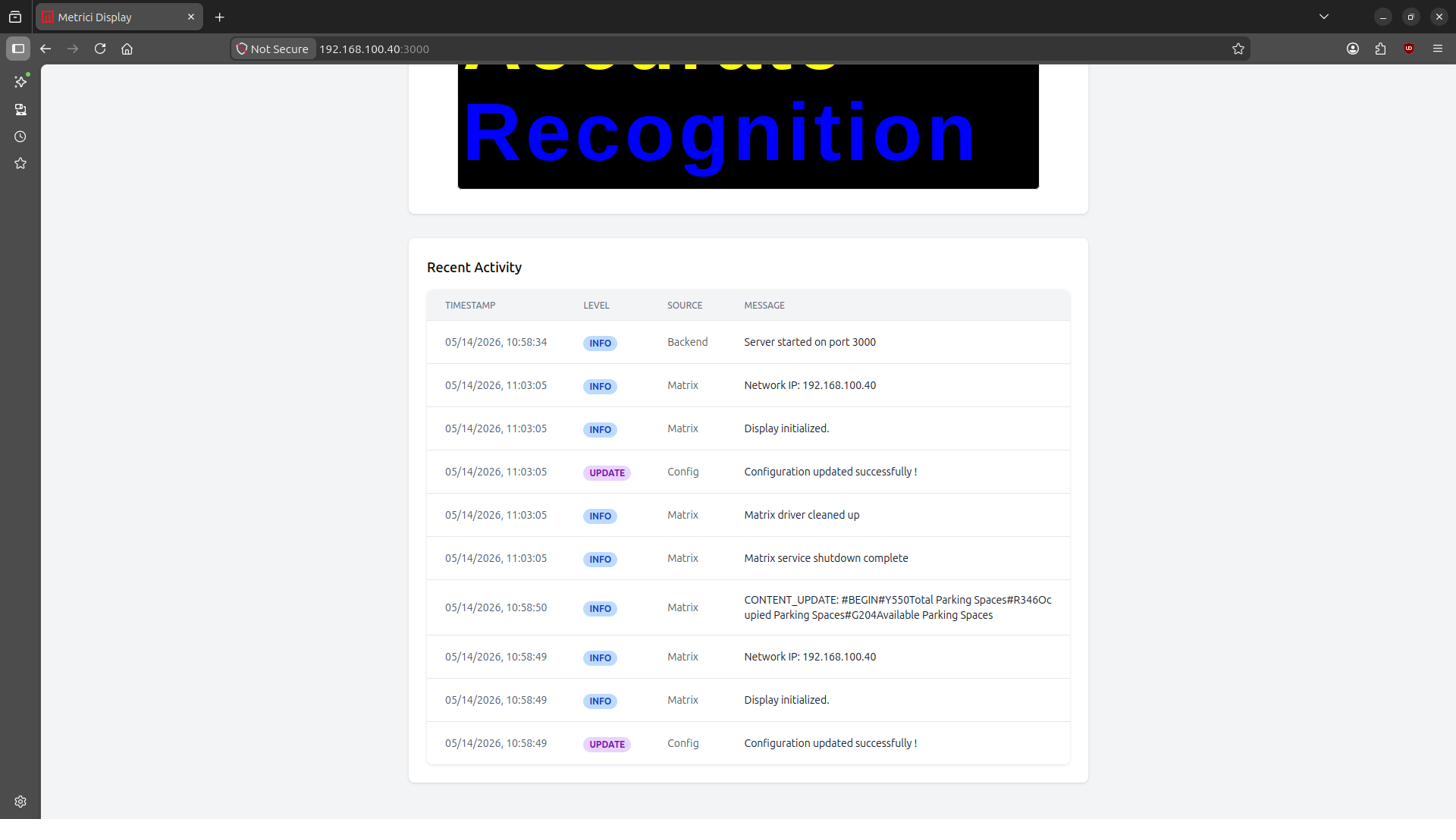

Panoul de activitate recentă
Fig.2 Activitate recentă
Notă: Previzualizarea din tabloul de bord aproximează mărimea fontului — nu încarcă metricile exacte ale glifelor de pe matrice, așa că randarea pe ecran poate diferi ușor de ieșirea fizică pe LED.
Important: În timp ce sistemul salvează modificări sau repornește, pagina se va estompa și va apărea un spinner. Așteptați ca spinnerul să dispară înainte de a interacționa din nou.

4. Pagina de configurare

Pagina de configurare este locul în care personalizați comportamentul matricei. Este împărțită în mai multe secțiuni. În mod implicit sunt afișate doar setările cele mai des folosite. Pentru a dezvălui opțiunile avansate, ascunse, bifați caseta Show advanced config din partea de sus a paginii.

4.1 Display Source (sursa conținutului)

În partea de sus a paginii, alegeți sursa conținutului pe care matricea LED trebuie să îl afișeze — vezi Fig.3 Configurație API:

4.2 Setări API (când este selectat API)

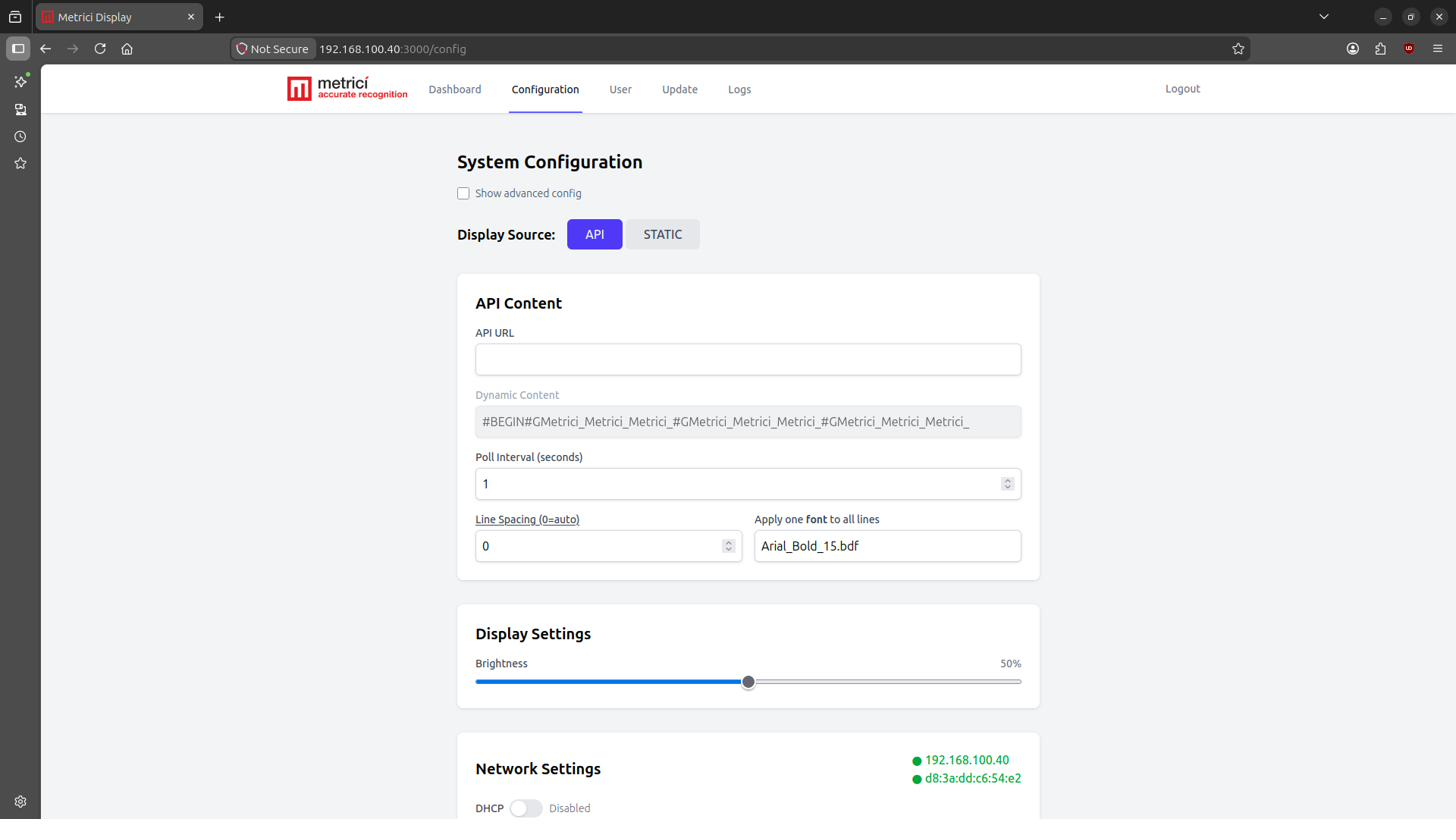

Captură de ecran configurație API
Fig.3 Configurație API
Notă: Toate câmpurile sunt validate. Dacă o valoare lipsește sau este invalidă, sub câmp apare un mesaj de eroare scris cu roșu.

4.3 Static Content (când este selectat STATIC)

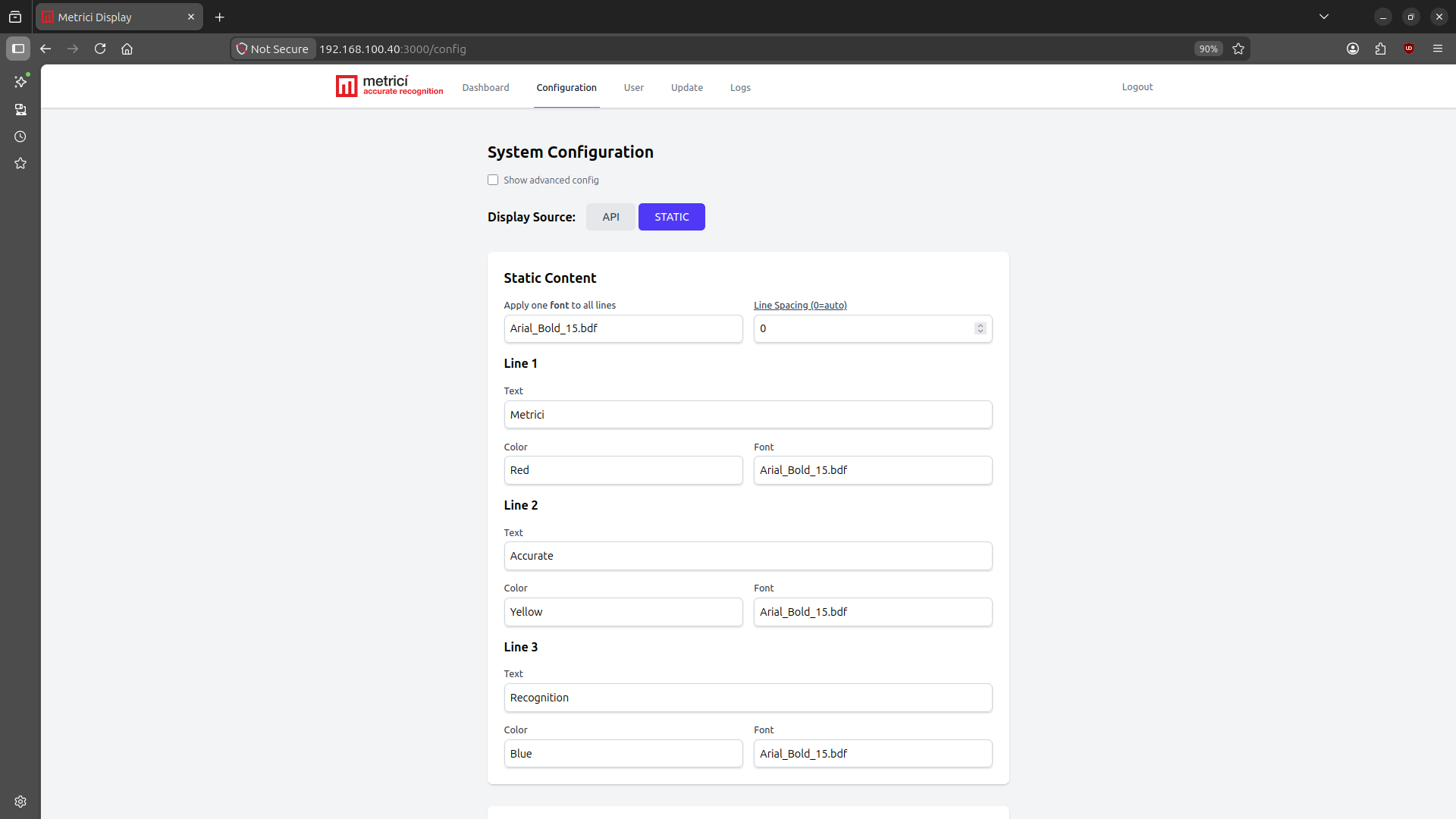

Captură de ecran configurație conținut static
Fig.4 Configurarea conținutului static

În modul static puteți configura până la trei linii de text fix. Fiecare linie este independentă și are propriile setări — vezi Fig.4 Static:

Deasupra configurării pe fiecare linie sunt disponibile două controale globale:

4.4 Display Settings (Brightness)

Folosiți glisorul Brightness pentru a schimba luminozitatea matricei. Procentajul curent este afișat în dreapta glisorului (de ex. 50%). Acest control este vizibil întotdeauna, indiferent de sursa afișajului.

4.5 Setări avansate de afișare

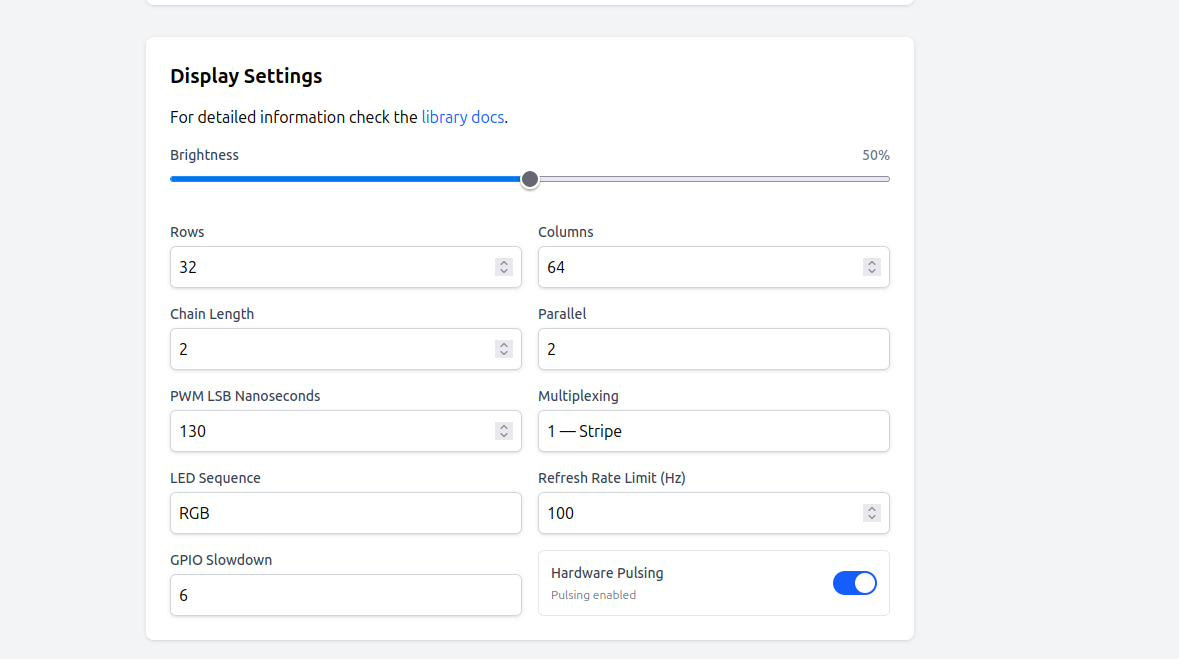

Captură de ecran setări avansate de afișare
Fig.5 Setări avansate de afișare

Putem accesa mai mulți parametrii suplimentari de configurare dacă bifăm căsuța Show advanced config. Intern, afișajul este alimentat de biblioteca open-source hzeller/rpi-rgb-led-matrix, iar fiecare dintre câmpurile de mai jos corespunde direct unui dintre opțiunile sale de linie de comandă. Linkul este afișat și în interfață sub forma “For detailed information check the library docs” — consultați acea pagină dacă aveți nevoie de informații suplimentare.

Valorile livrate cu dispozitivul au fost alese pentru a se potrivi panourilor furnizate de Metrici; modificați-le doar dacă montați un panou diferit sau dacă depanați o problemă vizuală — vezi Fig.5 Setări avansate de afișare.

Atenție: Valorile incorecte din această secțiune pot face ca panoul să afișeze conținut alterat sau să nu se mai reîmprospăteze deloc. Înainte de a modifica ceva, folosiți Secțiunea 4.7 – Import / Export configurație pentru a exporta fișierul config.ini curent, ca să puteți reveni. Modificați câte un parametru pe rând și observați rezultatul în previzualizarea din tabloul de bord înainte de a face alte modificări.

4.6 Setări de rețea

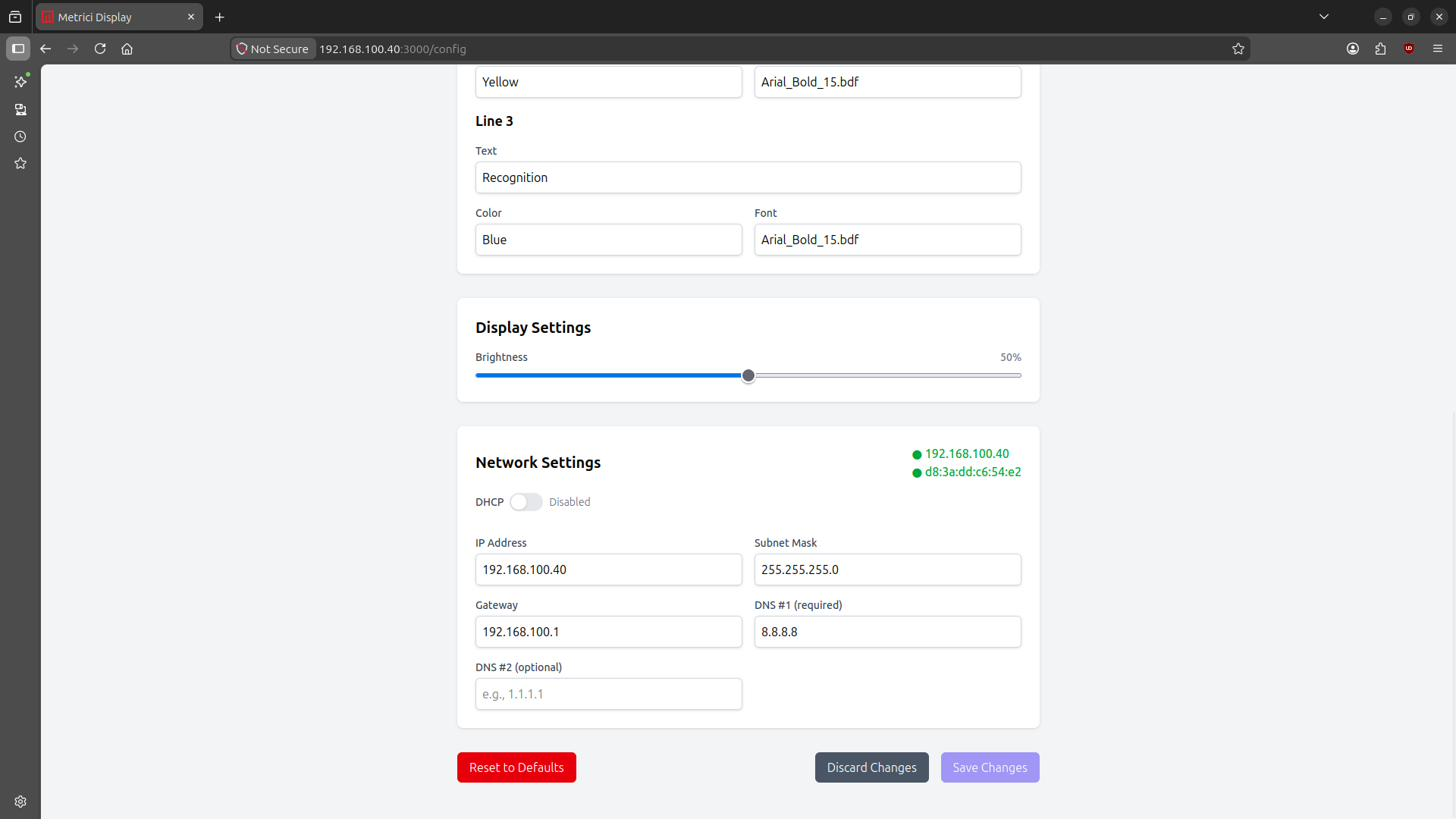

Captură de ecran configurație rețea
Fig.6 Configurație de rețea

Această secțiune vă permite să configurați modul în care dispozitivul se conectează la rețea. Adresa IP activă și adresa MAC sunt afișate în colțul din dreapta sus al panoului Network Settings, ca indicatori de referință rapidă — vezi Fig.6 Setări de rețea.

Când modificați o valoare legată de rețea și apăsați Save Changes, se deschide o fereastră de numărătoare inversă. După încheierea numărătorii, se deschide o filă nouă de browser la noua adresă, astfel încât puteți continua să folosiți interfața fără să căutați manual noul IP.

4.7 Import / Export configurație

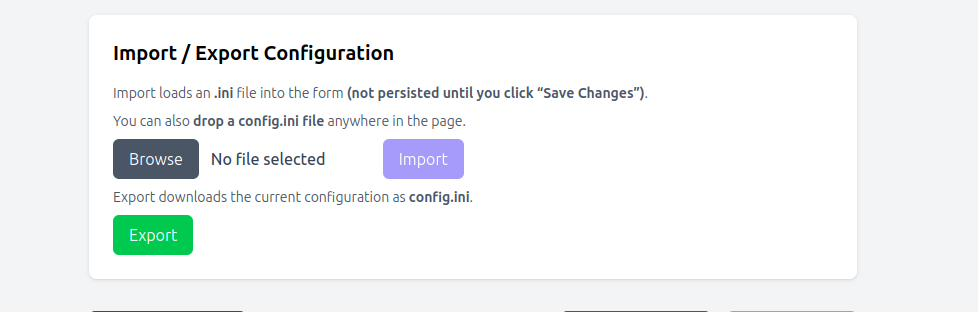

Captură de ecran Import Export configurație
Fig.7 Import / Export configurație

Acest panou vă permite să faceți o copie de rezervă sau să replicați întreaga configurație a afișajului sub forma unui singur fișier config.ini. Este util mai ales când implementați mai multe afișaje cu setări identice.

Recomandare: După importare, verificați valorile încărcate (mai ales secțiunea de rețea) înainte de salvare, ca să evitați pierderea accesului la afișaj.

4.8 Salvare, anulare, resetare și repornire

În partea de jos a paginii de configurare există trei butoane:

5. Pagina de jurnale

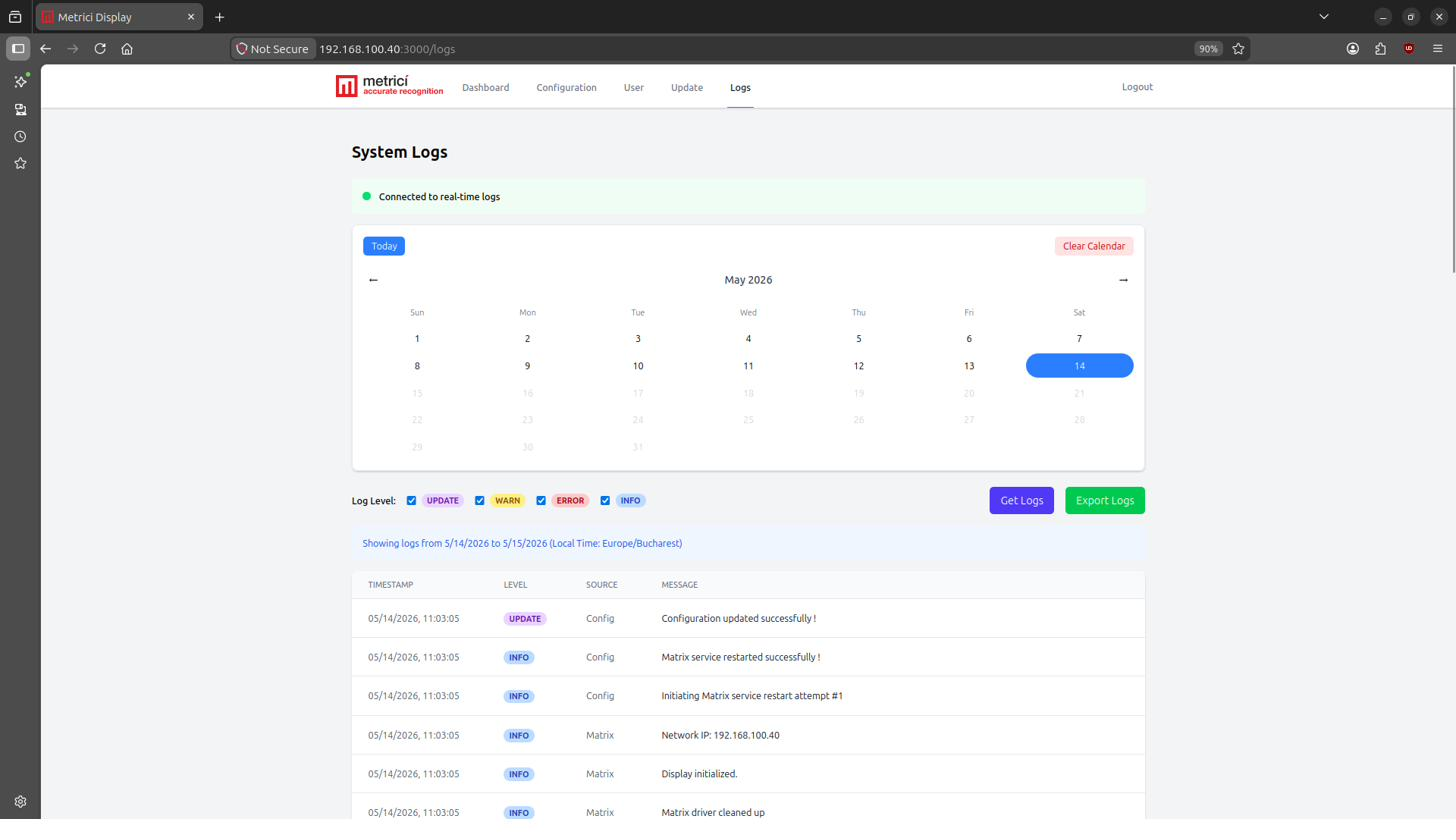

Captură de ecran pagina de jurnale
Fig.8 Jurnale de sistem

Pagina de jurnale afișează o listă cronologică a evenimentelor de sistem. În partea de sus sub System Logs, bulina verde indică dacă pagina înregistrează în timp real evenimente sau nu "Connected to real-time logs".

6. Pagina de actualizare

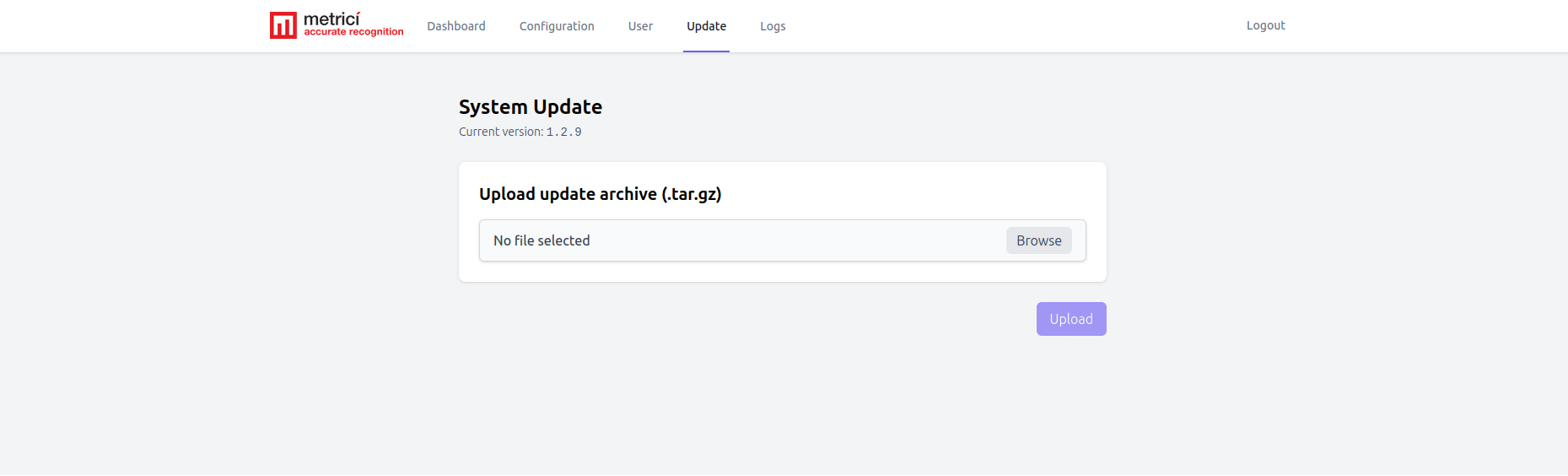

Captură de ecran actualizare sistem
Fig.9 Actualizare sistem

Din pagina de actualizare puteți instala versiuni mai noi ale software-ului Metrici Display — vezi Fig.9 Actualizare sistem.

Important: Nu opriți dispozitivul și nu închideți fila de browser în timp ce actualizarea este în curs. Așteptați până când dispozitivul termină repornirea.

7. Pagina de utilizator

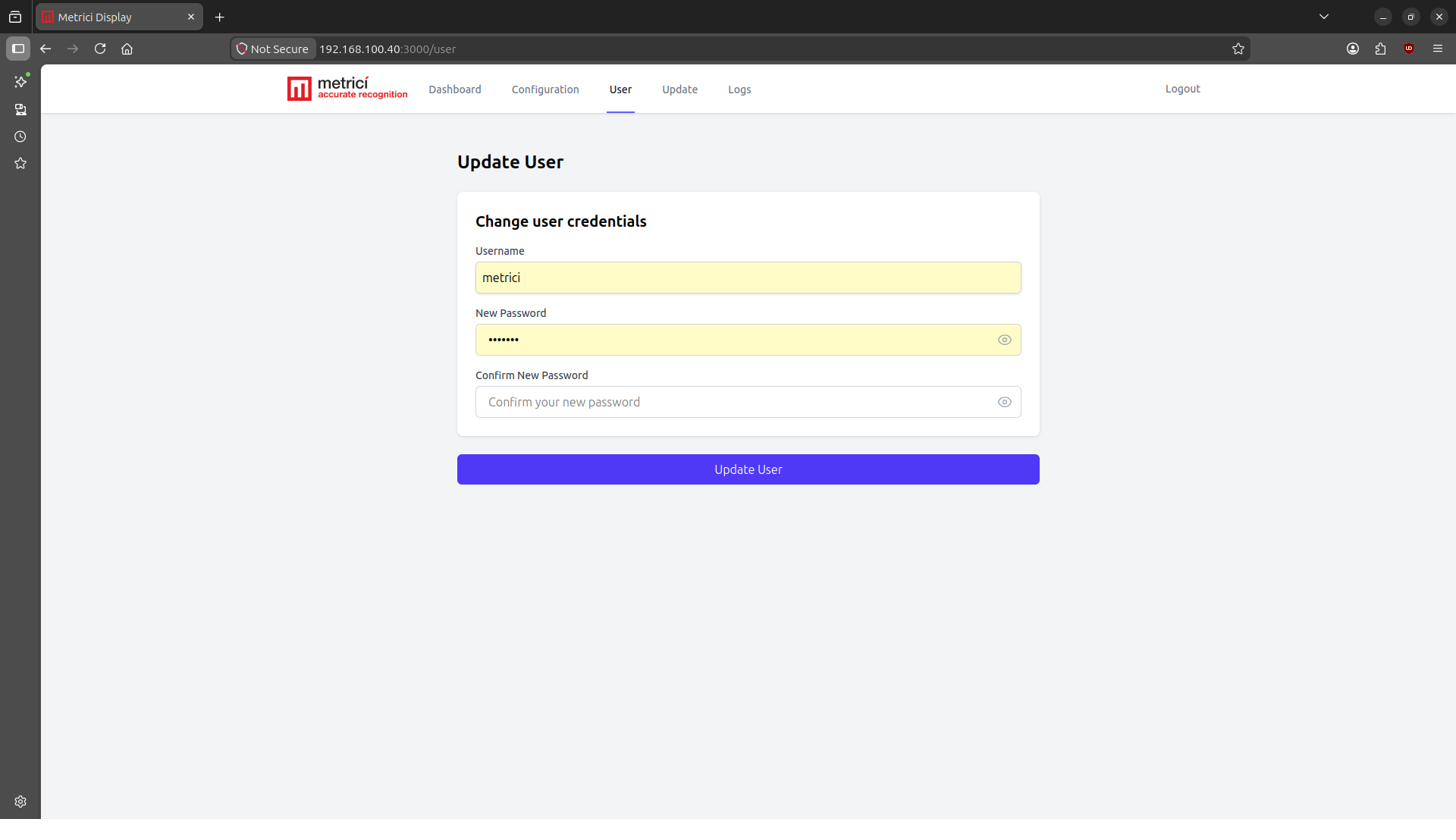

Captură de ecran pagina utilizator
Fig.10 Actualizare utilizator

Pagina de utilizator vă permite să scimbați datele de autentificare. Userul și parola implicite sunt: metrici / metrici. Formularul conține trei câmpuri — vezi Fig.10 Actualizare utilizator:

Apăsați butonul albastru Update User pentru a aplica modificările. Pentru a încheia sesiunea curentă în orice moment, apăsați Logout în colțul din dreapta sus al paginii.

Important! Salvați-vă noua parolă într-un loc sigur! Parola nu poate fi recuperată sau resetată din interfață și nu există o opțiune de tip „am uitat parola”. Dacă o pierdeți, singura modalitate de a recăpăta accesul la display este trimiterea unității înapoi la Metrici pentru recuperare. Notați noile credențiale sau păstrați-le într-un manager de parole înainte de a vă deconecta.
Recomandare: După schimbarea parolei va trebui să vă reautentificați cu noile credențiale.

8. Integrarea cu aplicația web

Display-ul ne oferă posibilitatea de a-l integra cu aplicația web. Pentru a face această integrare, mai întâi trebuie să setăm Display Source pe API — vezi Fig.3 Configurație API .

Conținutul afișat pe matricea LED este generat de un modul al aplicației web Metrici (Parking for LPR, Area Counter, Line Counter sau Parking Place Detector). Pentru fiecare modul trebuie să faceți două lucruri:

  1. În aplicația web, completați câmpul Display Text cu codurile care descriu ce trebuie să apară pe matricea LED.
  2. Copiați URL-ul generat automat din aplicația web și inserați-l în câmpul API URL al afișajului (vezi Secțiunea 4.2 – Setări API).

Câmpul Display Text folosește două tipuri de coduri: coduri de culoare (care încep cu # urmat de o literă) și coduri de date (care încep cu # urmat de numele valorii). Codul de culoare se aplică la tot ce urmează după el, până la următorul cod de culoare.

8.1 Coduri de culoare

Următoarele coduri de culoare sunt suportate în toate modulele:

Important: Codul de culoare este obligatoriu — fără un cod de culoare, nu se va afișa nimic pe matricea LED.

Un număr de la 1 la 9 poate fi adăugat după un cod de date pentru a defini câte caractere sunt rezervate acelei valori (de exemplu, #COUNTER3 rezervă trei caractere). Dacă lungimea afișată depășește lățimea fizică a panoului, textul derulează orizontal pe display.

8.2 Modulul Parking for LPR

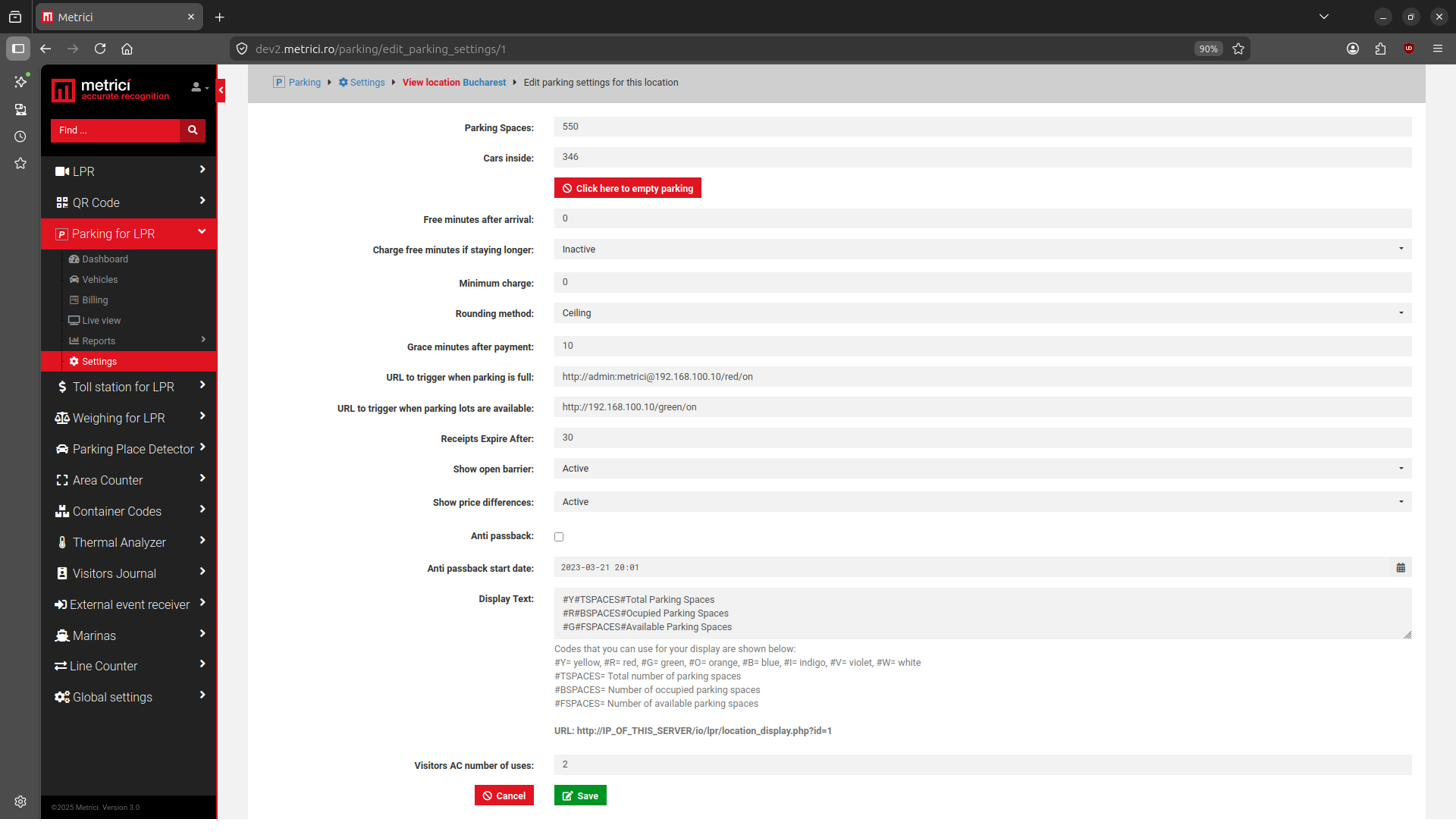

Setări Parking for LPR în aplicația web
Fig.11 Parking for LPR – Configurația afișajului

În aplicația web mergeți la Parking for LPR → Settings, selectați locația și apăsați Edit Parking Settings. Trebuie să personalizați ce doriți să apară în câmpul Display Text — vezi Fig.11 Parking for LPR.

Codurile de date disponibile pentru modulul Parking sunt:

Exemplu: #Y#TSPACES#Total Parking Spaces #R#BSPACES#Occupied Parking Spaces #G#FSPACES#Available Parking Spaces

URL-ul generat automat are forma:

http://IP_OF_THIS_SERVER/io/lpr/location_display.php?id=1

Copiați acest URL în câmpul API URL al display-ului. Pagina Parking Settings mai expune și câmpurile URL to trigger when parking is full și URL to trigger when parking lots are available, care pot fi direcționate către endpoint-urile HTTP ale afișajului (de ex. http://admin:metrici@192.168.100.10/red/on) pentru a schimba culoarea unui indicator extern.

Pentru detalii complete, consultați capitolul Parking Module for LPR – Settings din manualul Metrici Web Interface.

8.3 Area Counter

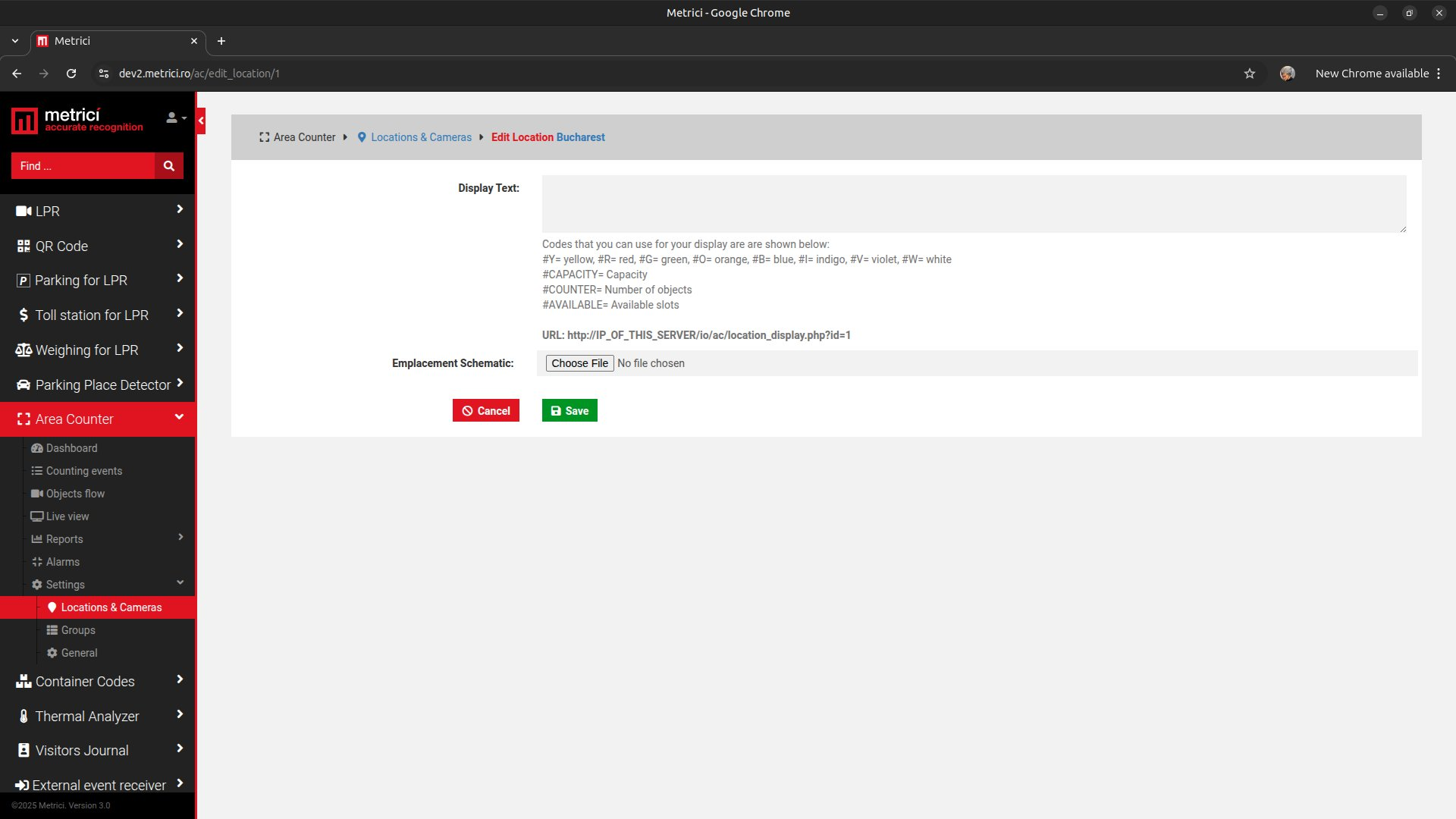

Setări Area Counter în aplicația web
Fig.12 Area Counter – Editare locație

În aplicația web mergeți la Area Counter → Settings → Locations & Cameras, selectați locația și apăsați butonul albastru Edit. Completați câmpul Display Text — vezi Fig.12 Area Counter.

Codurile de date disponibile pentru modulul Area Counter sunt:

Exemplu: #YCapacity=#CAPACITY3 #RBusy=#COUNTER3 #GAvailable=#AVAILABLE3

URL-ul generat automat are forma:

http://IP_OF_THIS_SERVER/io/ac/location_display.php?id=11

Același mecanism de Display Text poate fi aplicat și la nivel de Grup (un grup este o colecție de zone care împărtășesc o caracteristică). Pentru detalii complete, consultați capitolul Area Counter – Settings din manualul Metrici Web Interface.

8.4 Line Counter

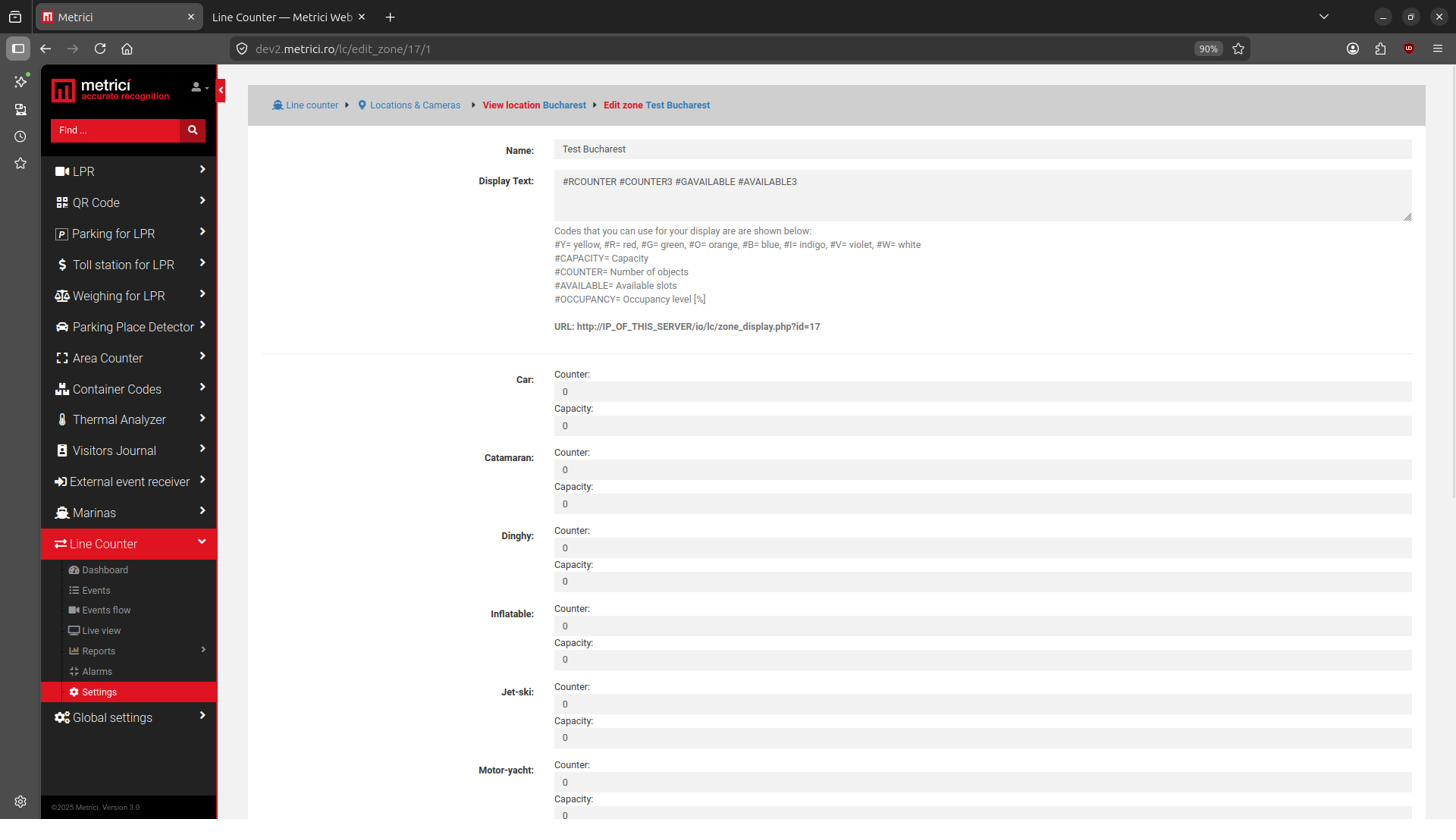

Setări Line Counter în aplicația web
Fig.13 Line Counter – Editare zonă

În aplicația web mergeți la Line Counter → Settings, selectați locația și zona pe care vreți să o editați, apoi apăsați Edit Zone. Completați câmpul Display Text — vezi Fig.13 Line Counter.

Codurile de date disponibile pentru modulul Line Counter sunt:

Exemplu: #RCOUNTER #COUNTER3 #GAVAILABLE #AVAILABLE3

URL-ul generat automat are forma:

http://IP_OF_THIS_SERVER/io/lc/zone_display.php?id=17

Pentru detalii complete, consultați capitolul Line Counter – Settings din manualul Metrici Web Interface.

8.5 Parking Place Detector

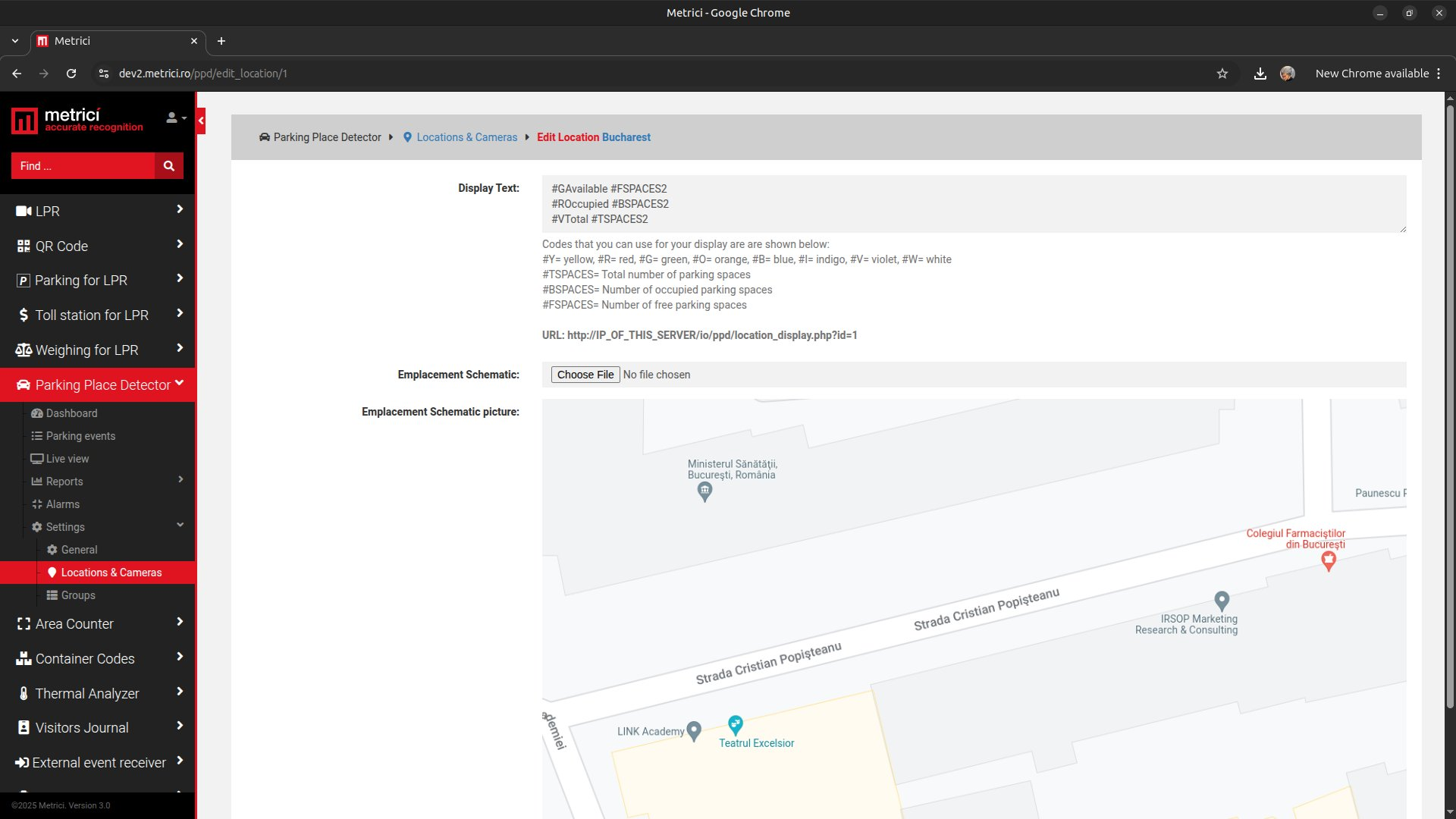

Setări Parking Place Detector în aplicația web
Fig.14 Parking Place Detector – Editare locație

În aplicația web mergeți la Parking Place Detector → Settings → Locations & Cameras, selectați locația și apăsați butonul albastru Edit. Completați câmpul Display Text.

Codurile de date disponibile pentru modulul Parking Place Detector sunt:

Exemplu (fiecare linie pe rândul ei, așa cum se vede în captura de mai sus):

#GAvailable #FSPACES2
#ROccupied #BSPACES2
#VTotal #TSPACES2

URL-ul generat automat are forma:

http://IP_OF_THIS_SERVER/io/ppd/location_display.php?id=1

Același mecanism de Display Text poate fi aplicat și la nivel de Grup. Pentru detalii complete, consultați capitolul Parking Place Detector – Settings din manualul Metrici Web Interface.

8.6 Listă rapidă de verificare

  1. În aplicația web, completați câmpul Display Text al modulului relevant, folosind coduri de culoare și coduri de date.
  2. Copiați URL-ul generat automat de pe aceeași pagină.
  3. Pe afișaj, deschideți Configuration, setați Display Source pe API, inserați URL-ul în API URL și alegeți un Poll Interval rezonabil (de regulă 1 secundă).
  4. Apăsați Save Changes. Verificați pe tabloul de bord că previzualizarea Currently on display arată conținutul așteptat și că în câmpul Dynamic Content din pagina de configurare se reflectă răspunsul API-ului.

9. Sfaturi generale și depanare
