Cuprins

Introducere

Metrici Access Terminal este un terminal de intrare/ieșire folosit pentru controlul accesului la bariera de parcare. Un șofer scanează un cod QR (sau introduce un cod de acces), dispozitivul îl validează prin aplicația web Metrici, iar dacă este aprobat, deschide bariera — fie prin releul încorporat, fie trimițând o comandă către un controler extern.

Terminalul de intrare/ieșire are un ecran de 7" și cameră încorporată pentru scanarea codurilor QR, un controler încorporat pentru acționarea barierei și posibilitatea de acces al vizitatorilor cu cod QR. Este alimentat printr-un singur cablu Ethernet (PoE 802.3bt), are o intrare și o ieșire (buclă inductivă pentru prezența vehiculului pe intrare, acționarea barierei pe ieșire) și este livrat cu un suport de montare pe perete/suprafață plană sau pe stâlp.

Dispozitivul are două conexiuni fizice:

Fir Ieșire
GPIO23 → Barieră
Fir Intrare
GPIO24 → Detector Buclă

Fluxul complet de acces funcționează astfel:

Mașina ajunge pe buclă Șoferul scanează QR API-ul validează Bariera se deschide Bariera se închide automat
Notă: Bariera poate fi deschisă în două moduri — prin releul intern al terminalului (GPIO23) sau printr-un URL extern care comandă un dispozitiv separat, precum un Metrici Multicontroller. Ambele opțiuni sunt descrise în 6. Control Barieră.

Date Tehnice

SpecificațieDetalii
DescriereTerminal de intrare/ieșire cu ecran și cameră încorporată pentru scanarea codurilor QR
EcranEcran tactil de 7"
Conectivitate1 port Ethernet (RJ45, compatibil Cat6A)
Cameră1 x cameră de 4 MP pentru scanarea codurilor QR
RețeaWiFi 802.11 b/g/n și Ethernet 10/100 Mbps
Intrări / Ieșiri1 x IN (buclă inductivă — prezența vehiculului), 1 x OUT (acționarea barierei)
AlimentarePoE 802.3bt prin cablu Ethernet — nu este nevoie de adaptor de alimentare separat
Compatibilitate softwareAplicația web Metrici cu licență LPR (LPR și Parking for LPR)
InterfațăInterfață de utilizator plus panou de administrare web pentru administratori
Temperatură de funcționare-20 până la +50 °C, IP55
MontareSuport de montare pe perete / suprafață plană sau pe stâlp (inclus)
Greutate2,1 KG

Dimensiuni

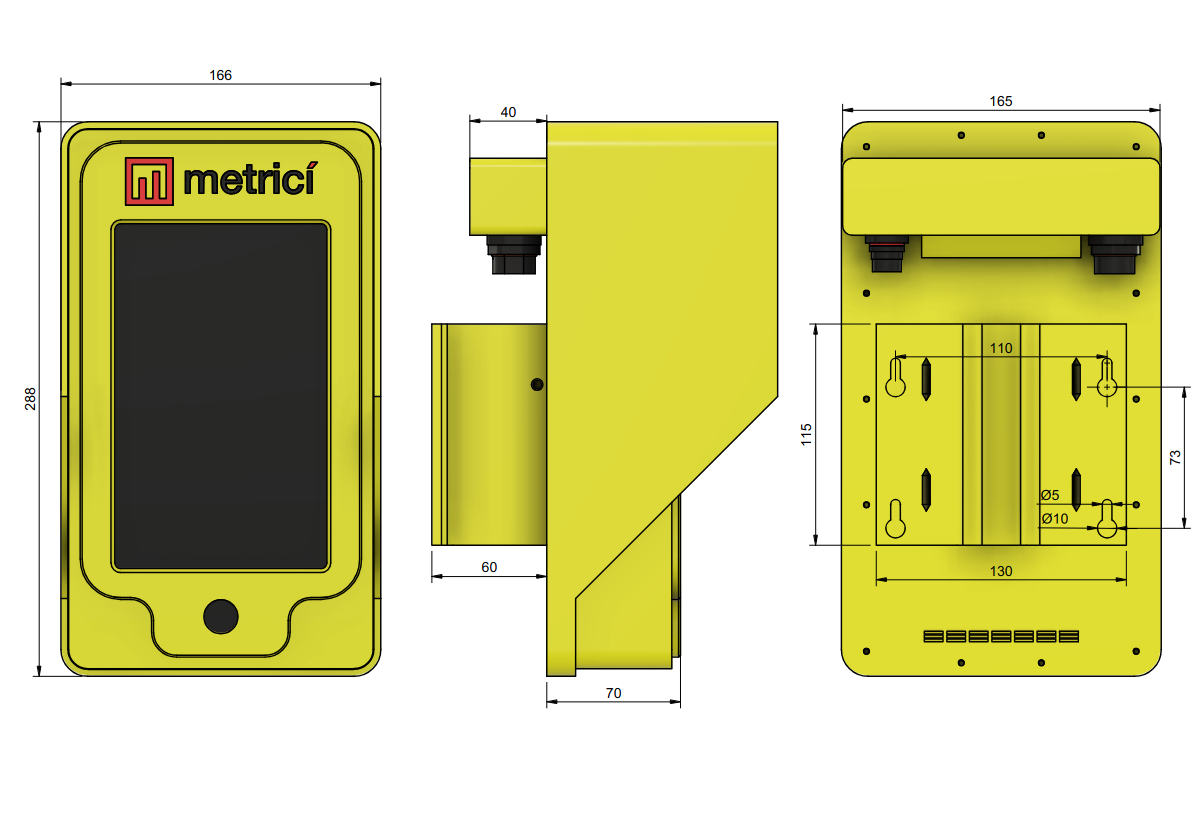

Dimensiunile produsului
Dimensiuni

Alimentare (PoE 802.3bt)

Dispozitivul este alimentat prin PoE (Power over Ethernet), adică primește atât conectivitate de rețea, cât și alimentare electrică printr-un singur cablu Ethernet. Nu este nevoie de un adaptor de alimentare separat.

Terminalul necesită PoE 802.3bt. Pentru a-l alimenta corect, switch-ul de rețea sau un injector PoE trebuie să suporte standardul 802.3bt. Cablul Ethernet transportă atât date, cât și alimentare de 48V DC, pe care dispozitivul o convertește la tensiunile necesare componentelor sale interne.

Notă: Standardele PoE inferioare (802.3af / 802.3at) ar putea să nu furnizeze suficientă putere pentru o funcționare fiabilă. Folosiți un switch sau un injector compatibil 802.3bt.

Înainte de a Începe — Configurarea Aplicației Web

Terminalul de acces nu funcționează de unul singur. El validează codurile QR prezentate de șoferi prin aplicația web Metrici și raportează fiecare eveniment de intrare/ieșire către aceasta. Înainte de a configura 4. Setări API ale terminalului sau de a crea coduri QR, aplicația web trebuie să fie deja configurată — trebuie să existe o locație cu o cameră, iar modulele relevante (LPR și Parking for LPR) trebuie configurate.

Documentație asociată:

Dacă aplicația web nu este încă configurată, urmați mai întâi aceste manuale:

Meniu Admin

Interfața terminalului poate fi accesată în două moduri: direct pe ecranul tactil al dispozitivului sau dintr-un browser web aflat în aceeași rețea, introducând adresa IP a dispozitivului.

Notă: Adresa IP implicită pentru conexiunea de administrare web este 192.168.100.121. Deschideți http://192.168.100.121 într-un browser aflat în aceeași rețea. Dacă panoul nu se încarcă la această adresă, este posibil ca terminalul să folosească o altă adresă IP — verificați-o în setările de rețea ale dispozitivului (vedeți configurația live în Fig.2 Configurație Live (1)) sau întrebați administratorul de rețea.

Pentru a deschide pagina de autentificare admin — pe terminalul fizic sau în interfața web — apăsați de 8 ori pe logo-ul Metrici din partea de sus a ecranului — vezi Fig.A Interfața Firmware (1) .

Captură de ecran

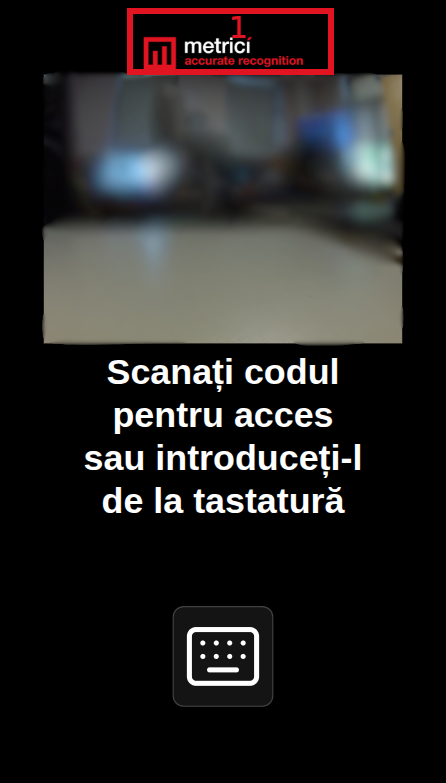

Fig.A Interfața Firmware

După ce apăsați de 8 ori pe logo, se deschide o pagină de autentificare. Parola implicită este „metriciadmin” — vedeți Fig.1 Autentificare Admin.

După prima autentificare, vă recomandăm să schimbați parola (vedeți 10. Setări Securitate).

Captură de ecran

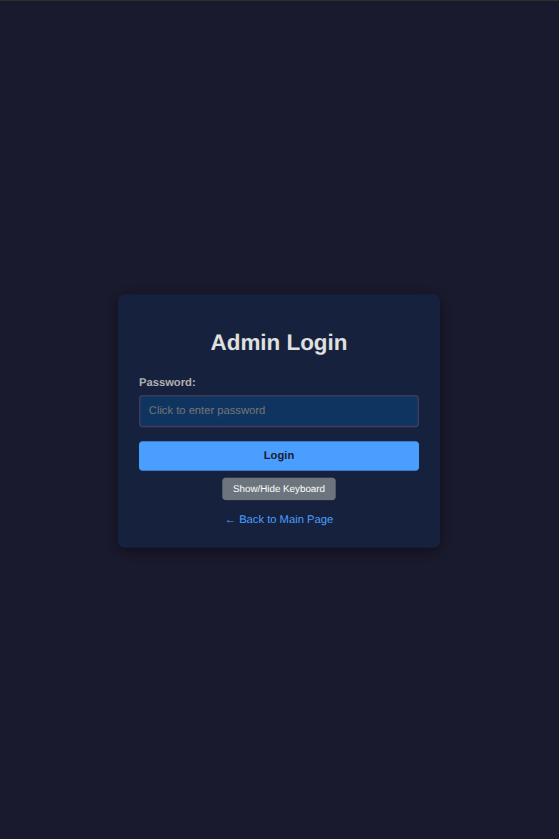

Fig.1 Autentificare Admin

Setări Rețea

Configurează conexiunea de rețea a dispozitivului. Secțiunea de sus a panoului afișează configurația live curentă, citită din memoria sistemului — vedeți Fig.2 Configurație Live (1).

Secțiunea de jos vă permite să modificați setările și să le aplicați — vedeți Fig.3 Configurare Rețea.

Captură de ecran

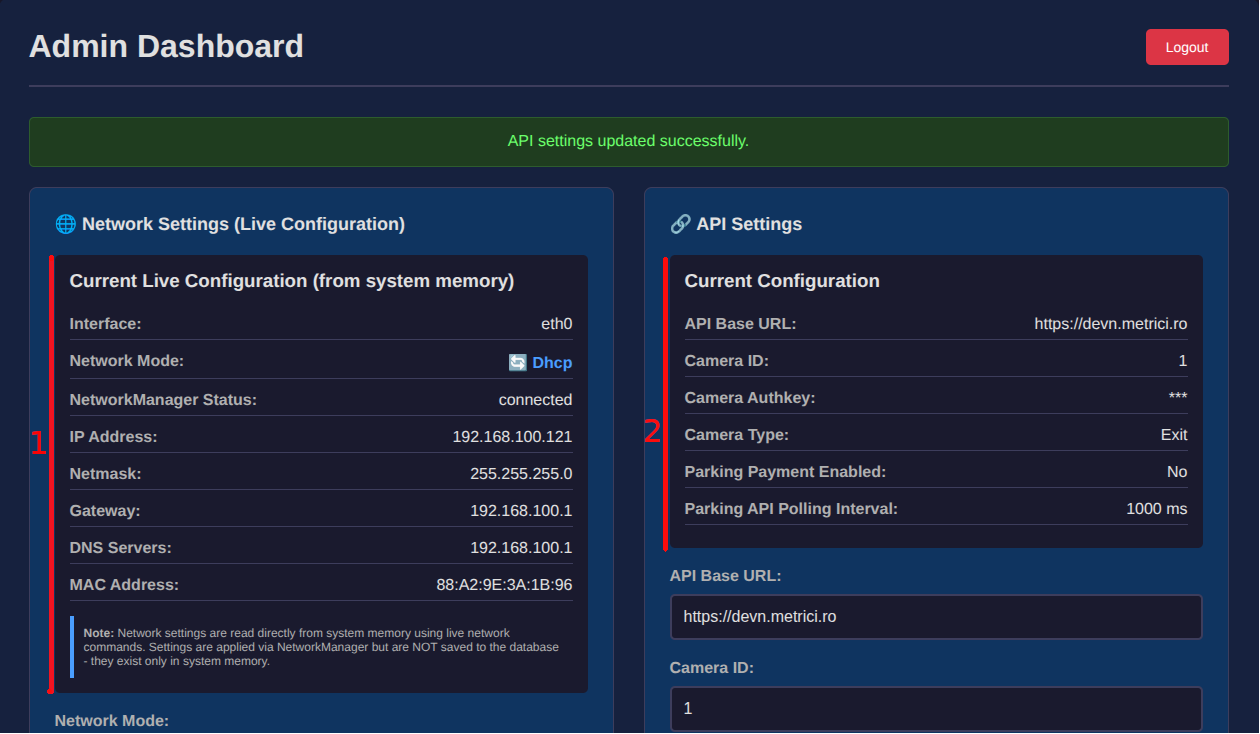

Fig.2 Configurație Live (Rețea & API)

Aceste setări trebuie configurate la instalare pentru a corespunde rețelei locale de la locația parcării. Instalatorul trebuie să obțină valorile corecte de la administratorul de rețea sau din configurația router-ului.

Network Mode

În modul DHCP, dispozitivul primește automat o adresă IP de la router — vedeți Fig.3 Configurare Rețea (1). În modul Static IP, atribuiți manual toate câmpurile de mai jos — vedeți Fig.4 Configurare Rețea Statică (1). Modul Static IP este recomandat pentru ca dispozitivul să aibă mereu aceeași adresă.

Network Interface

Introduceți: eth0 — vedeți Fig.3 Configurare Rețea (2). Acesta este numele portului Ethernet de pe dispozitiv. Deoarece terminalul se conectează printr-un singur cablu Ethernet (PoE), această valoare ar trebui să rămână mereu eth0.

Connection UUID (opțional)

Identificatorul conexiunii NetworkManager (UUID) pentru interfață — vedeți Fig.3 Configurare Rețea (3). Lăsați-l gol pentru detectarea automată a conexiunii pentru interfața aleasă. În majoritatea instalărilor, acesta poate rămâne necompletat.

IP Address

Adresa unică a dispozitivului în rețeaua locală. Cu acestă adresă IP accesați panoul de administrare din browser. Trebuie să fie unică — niciun alt dispozitiv din aceeași rețea nu poate folosi aceeași adresă IP — vedeți Fig.4 Configurare Rețea Statică (4).

ex. 192.168.100.121

Netmask

Definește ce adrese IP se află în aceeași rețea locală. Cu 255.255.255.0 dispozitivul poate ajunge direct la orice adresă de la 192.168.100.1 la 192.168.100.254. În majoritatea cazurilor, această valoare rămâne 255.255.255.0 — vedeți Fig.4 Configurare Rețea Statică (5).

Gateway

Adresa IP a router-ului. Dispozitivul o folosește pentru a ajunge la internet — mai exact la serverul API Metrici. Dacă aceasta este greșită, validarea codului QR va eșua, deoarece dispozitivul nu se poate conecta la API — vedeți Fig.4 Configurare Rețea Statică (6).

ex. 192.168.100.1

DNS Server

Traduce numele de domeniu (precum devn.metrici.ro) în adrese IP. De obicei se setează la aceeași adresă ca gateway-ul (router-ul gestionează DNS-ul). Fără un DNS funcțional, dispozitivul nu poate găsi serverul API după nume — vedeți Fig.4 Configurare Rețea Statică (7).

ex. 192.168.100.1

Captură de ecran

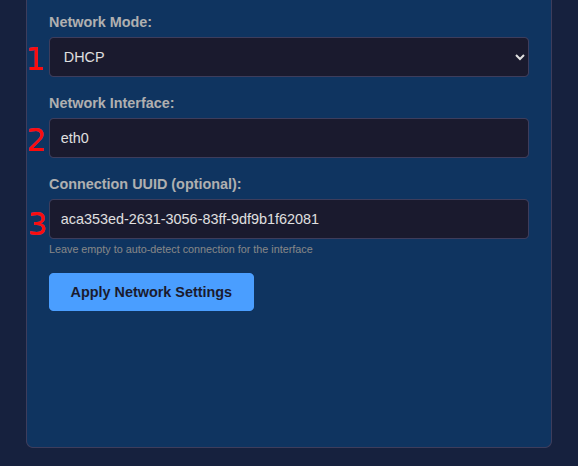

Fig.3 Configurare Rețea (DHCP)
Captură de ecran

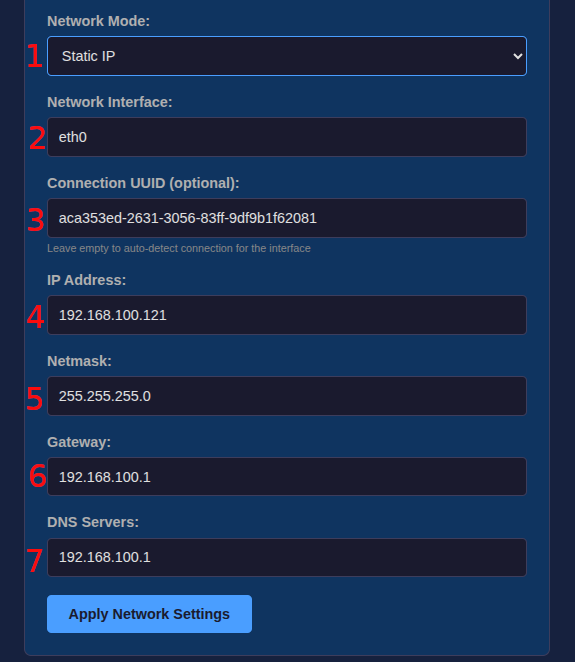

Fig.4 Configurare Rețea Statică (Static IP)
Notă: Dacă adresa IP sau Netmask-ul sunt greșite, nu puteți accesa panoul dintr-un browser. Dacă Gateway-ul este greșit, dispozitivul nu poate ajunge la internet. Dacă DNS-ul este greșit, dispozitivul nu poate găsi serverul API Metrici.
Notă: Setările de rețea sunt aplicate prin NetworkManager, dar nu sunt salvate într-o bază de date — ele există doar în memoria sistemului.

După configurarea setărilor de rețea, utilizatorul poate accesa panoul de administrare dintr-un browser introducând adresa IP setată la — vedeți Fig.4 Configurare Rețea Statică (4).

Important: Calculatorul sau telefonul folosit pentru a accesa panoul trebuie să fie conectat la aceeași rețea (router) ca terminalul. Dacă se află în rețele diferite, browser-ul nu va putea ajunge la dispozitiv.

Setări API

Controlează modul în care dispozitivul comunică cu serverul Metrici. Când se scanează un cod QR, dispozitivul trimite datele către acest API pentru validare. Serverul răspunde dacă acordă sau refuză accesul. Partea de sus a panoului API afișează configurația live curentă — vedeți Fig.2 Configurație Live (2).

Înainte de a face setările API, trebuie să adăugăm o cameră în aplicația web:

API Base URL

Adresa URL de bază trebuie să indice serverul pe care rulează aplicația web Metrici — vedeți Fig.5 Configurare API (1). Introduceți doar schema și gazda (dispozitivul adaugă automat căile API necesare):

Exemple:

Server Cloud
https://devn.metrici.ro
Server Local
http://192.168.100.50
Camera IDIdentificator unic pentru cameră

Acest ID este atribuit de aplicația web Metrici la înregistrarea unei camere noi — vedeți Fig.5 Configurare API (2). Puteți vedea unde găsiți ID-ul în Fig.6 ID & Authkey.

Camera AuthkeyCheie de autentificare pentru accesul API

Aceasta este generată de aplicația web Metrici și trebuie să corespundă cheii înregistrate pentru acest Camera ID — vedeți Fig.5 Configurare API (3). Puteți vedea unde găsiți authkey-ul în Fig.6 ID & Authkey.

Camera TypeEntry sau Exit

Îi spune aplicației web Metrici în ce direcție a fost înregistrat evenimentul — dacă acest dispozitiv controlează un punct de Entry (intrare) sau de Exit (ieșire) al zonei de parcare — vedeți Fig.5 Configurare API (4).

Parking Payment EnabledNo / Yes

Permite plățile pentru parcare la terminal — vedeți Fig.5 Configurare API (5). Setați-l pe Yes pentru a permite plățile sau lăsați-l pe No dacă instalarea dvs. nu folosește plățile pentru parcare Metrici.

Parking API Polling Interval (ms)ex. 1000

Terminalul trimite o cerere către parcare (aplicația web) o dată la fiecare interval pentru a primi evenimentele din parcare — vedeți Fig.5 Configurare API (6). Valoarea recomandată este 1000 ms (1 secundă) — o cerere pe secundă.

Captură de ecran

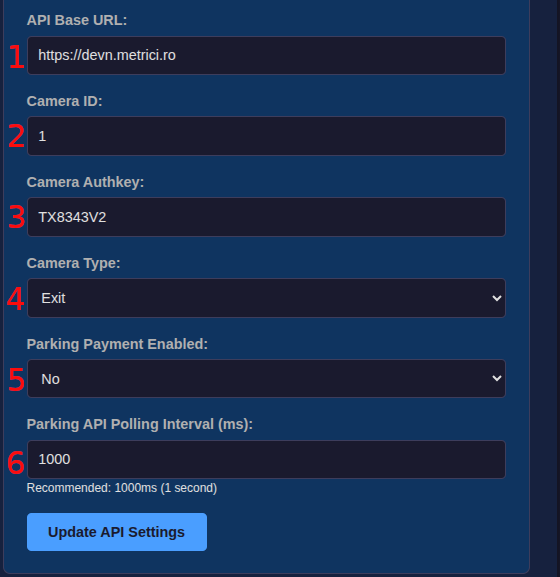

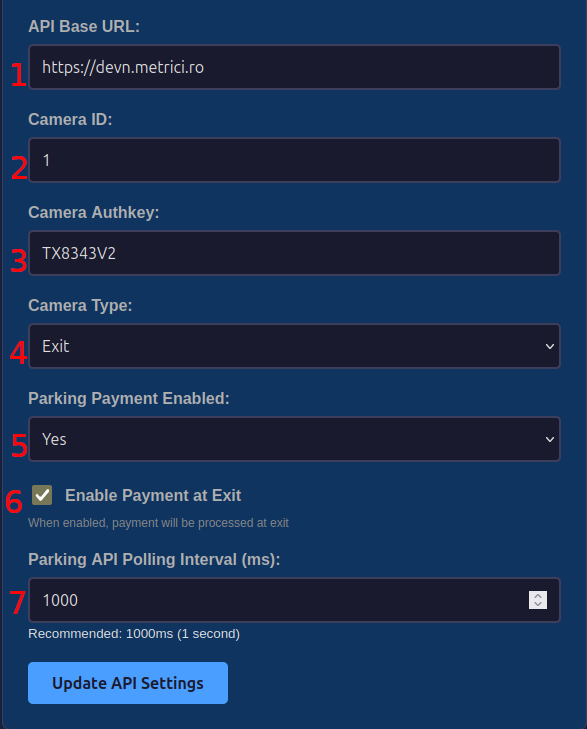

Fig.5 Configurare API
Notă: Setările API (API Base URL, Camera ID, Authkey, Camera Type, opțiunile de parcare) se configurează pentru fiecare instalare. Camera ID și Authkey sunt furnizate de aplicația web Metrici la adăugarea camerei.
Captură de ecran

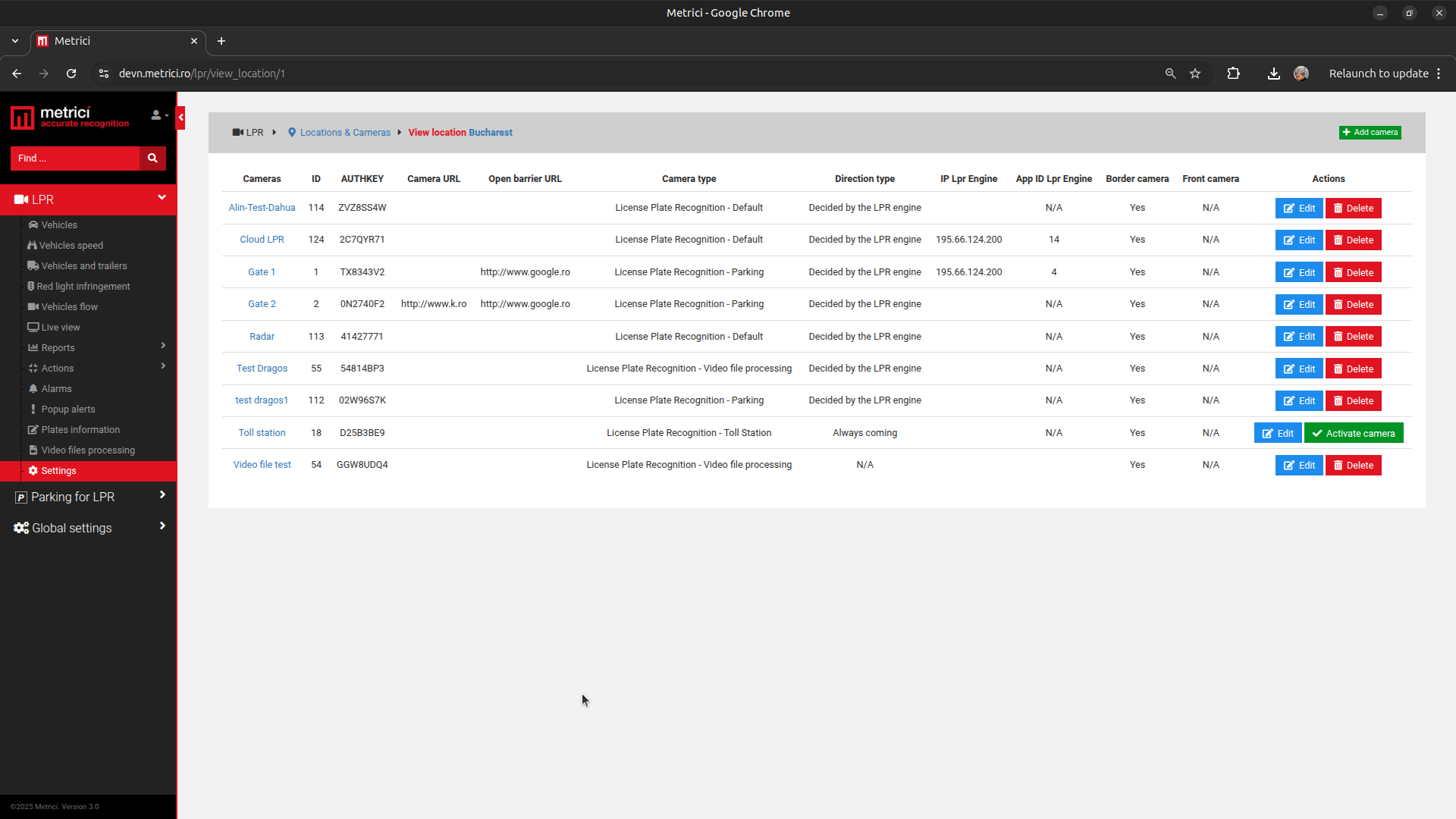

Fig.6 ID & Authkey

Acces cu Cod QR și Funcționare Parcare

Codurile QR (și codurile de acces) pe care șoferii le prezintă la terminal sunt generate în aplicația web Metrici. Acest terminal funcționează cu LPR și Parking for LPR, iar acestea pot fi create în două moduri: prin Action List sau prin Tenants (chiriași). Ambele produc un cod QR și un cod de acces pe care terminalul le acceptă. Modul în care se comportă terminalul la o scanare depinde, de asemenea, de Camera Type (Entry sau Exit) și de faptul dacă Parking Payment Enabled este activat — ambele configurate în 4. Setări API și descrise în secțiunile de funcționare a parcării de mai jos.

Notă: Acești pași se efectuează în aplicația web Metrici, nu pe terminal. Dacă aceasta nu este încă configurată — configurați-o mai întâi folosind manualele Web Interface și Parking Module for LPR (vedeți Înainte de a Începe).

1. Action List (LPR)

În aplicația web Metrici, mergeți la LPR → Actions → List pentru a deschide lista de acțiuni — vedeți Fig.7 Listă Acțiuni. Apăsați ADD PLATE și completați numărul plăcuței și restul formularului — vedeți Fig.8 Adăugare Plăcuță în Lista de Acțiuni.

După adăugarea plăcuței, se generează automat un cod Access QR și un cod de acces numeric. Puteți vizualiza și descărca codul QR din coloana Access QR a listei de acțiuni — vedeți Fig.9 Cod QR de Acces. Numărul afișat deasupra codului QR (de exemplu 58581965) este codul de acces, care poate fi introdus manual atunci când scanarea nu este posibilă.

Captură de ecran

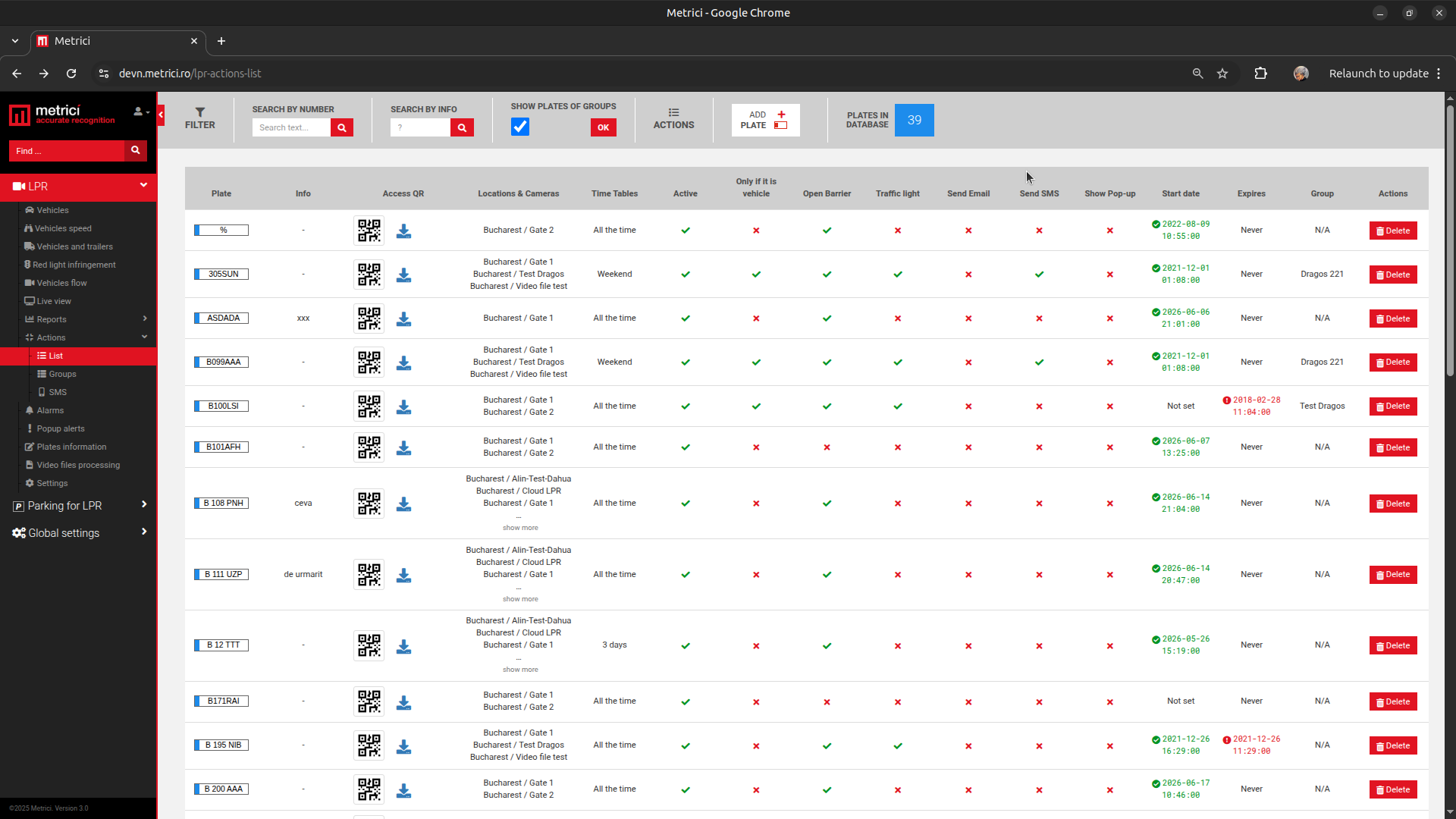

Fig.7 Listă Acțiuni
Captură de ecran

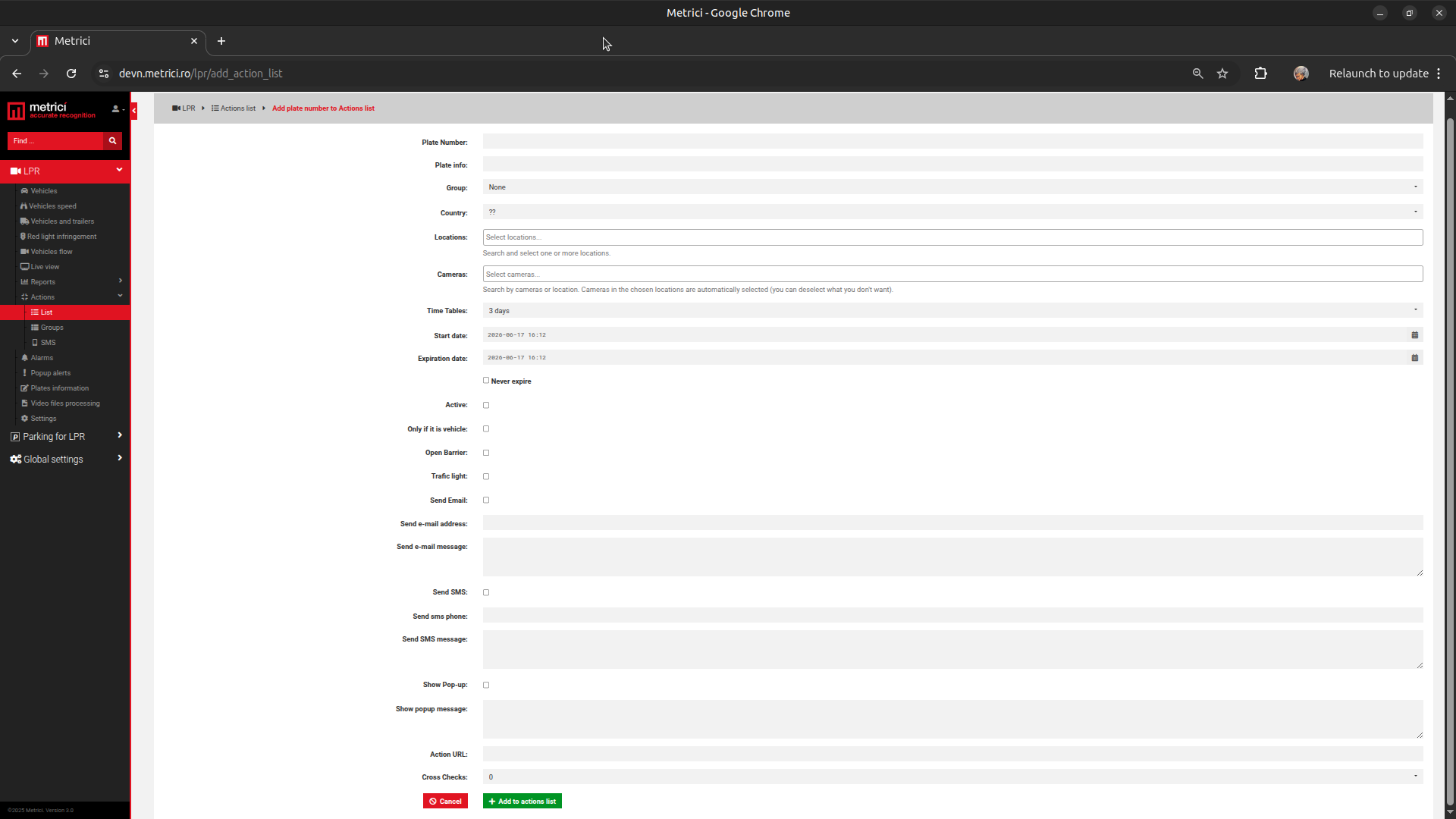

Fig.8 Adăugare Plăcuță în Lista de Acțiuni
Captură de ecran

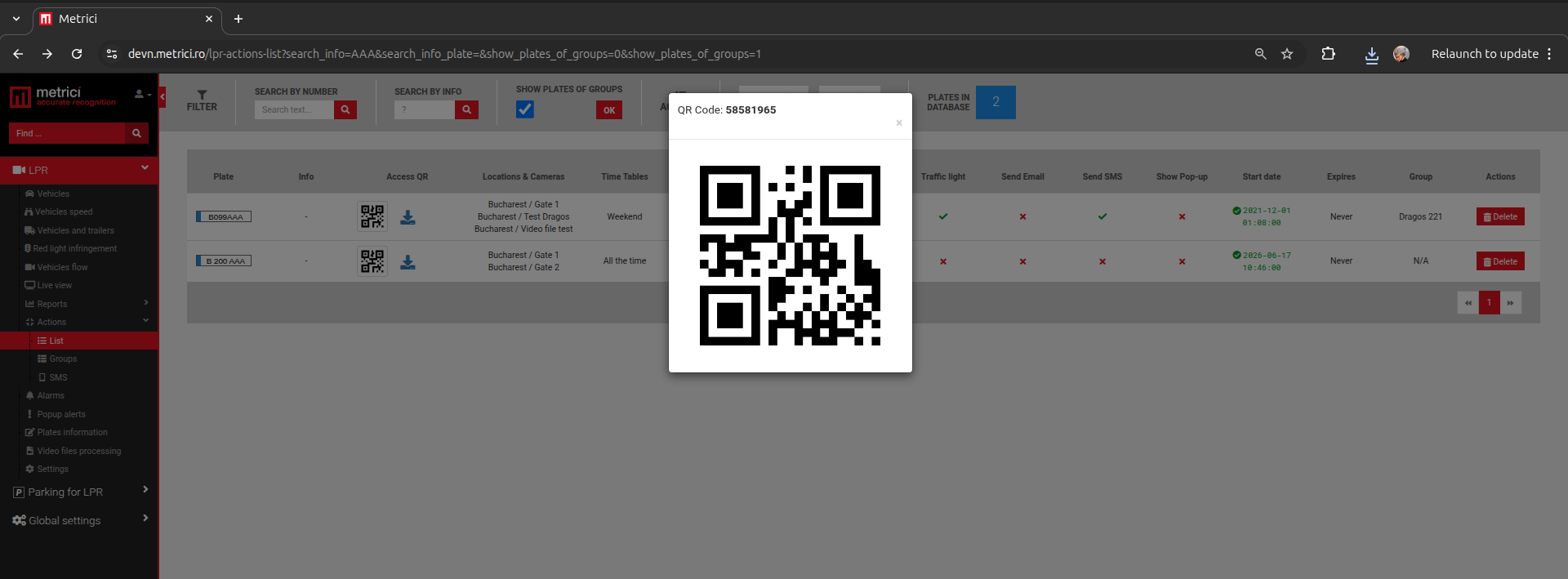

Fig.9 Cod QR de Acces

2. Tenants (Parking for LPR)

Un cod QR se creează și atunci când adăugați o plăcuță unui chiriaș. În aplicația web, mergeți la Parking for LPR → Settings, deschideți locația și chiriașul, apoi folosiți Add new plate. Fiecare plăcuță adăugată chiriașului primește propriul cod Access QR în coloana Access QR — vedeți Fig.10 Plăcuțe Chiriaș & QR. Puteți folosi și Generate visitor access code pentru a emite un cod QR / cod de acces temporar pentru vizitatori, pentru acel chiriaș.

Captură de ecran

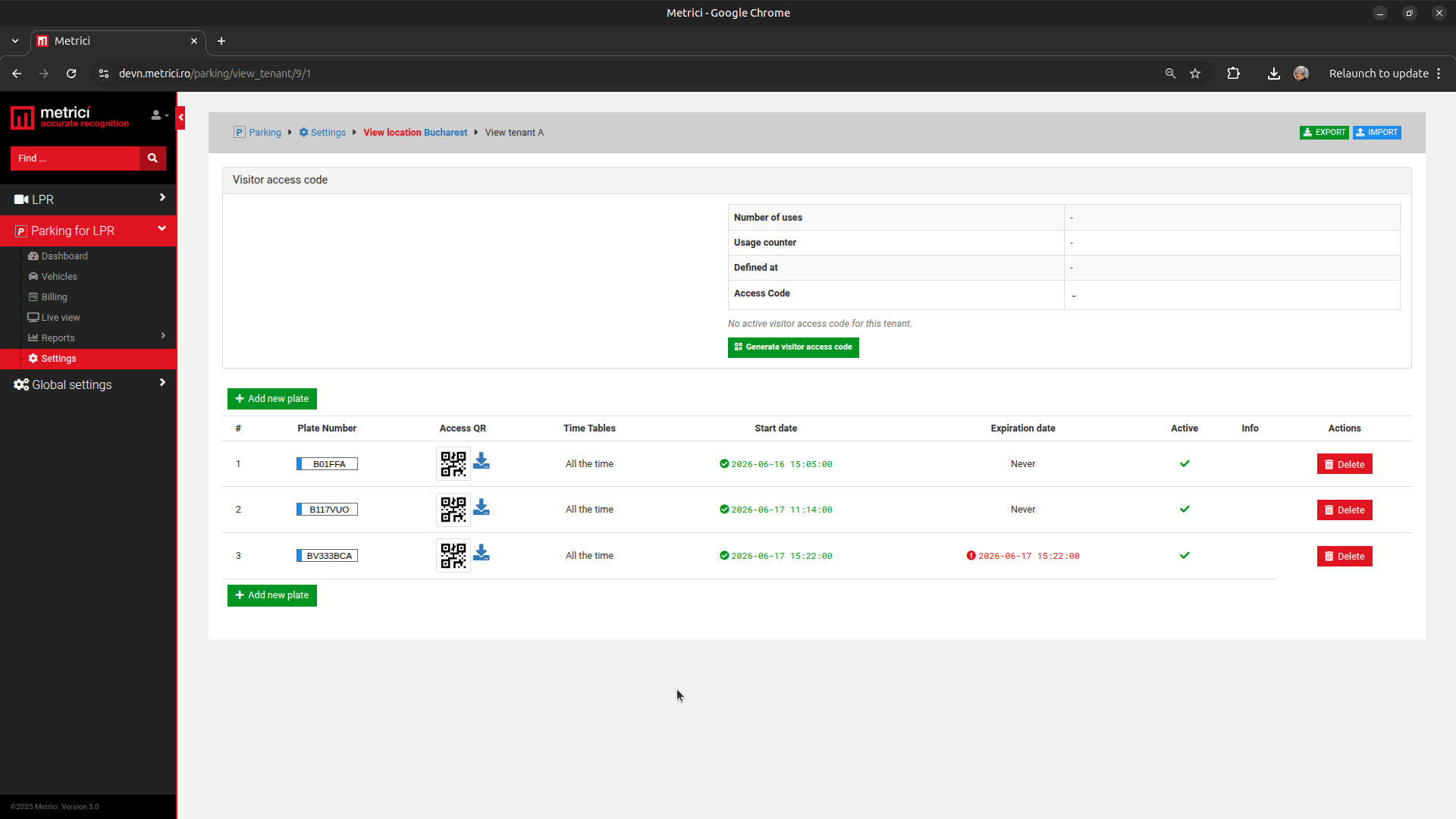

Fig.10 Plăcuțe Chiriaș & QR
Notă: Camera ID, Authkey și Camera Type configurate în 4. Setări API îi spun aplicației web cărei camere și cărei direcții (intrare sau ieșire) îi aparține o scanare atunci când terminalul validează un cod QR sau un cod de acces.

Ce Vede Șoferul: Acces Permis sau Respins

Când se scanează un cod QR valid — sau se introduce codul de acces de la tastatura de pe ecran — terminalul afișează un mesaj verde Access granted (acces permis) și deschide bariera — vedeți Fig.11 Acces Permis. Dacă codul este invalid, expirat sau accesul nu poate fi acordat, afișează un mesaj roșu Access rejected (acces respins), iar bariera rămâne închisă — vedeți Fig.12 Acces Respins.

Captură de ecran

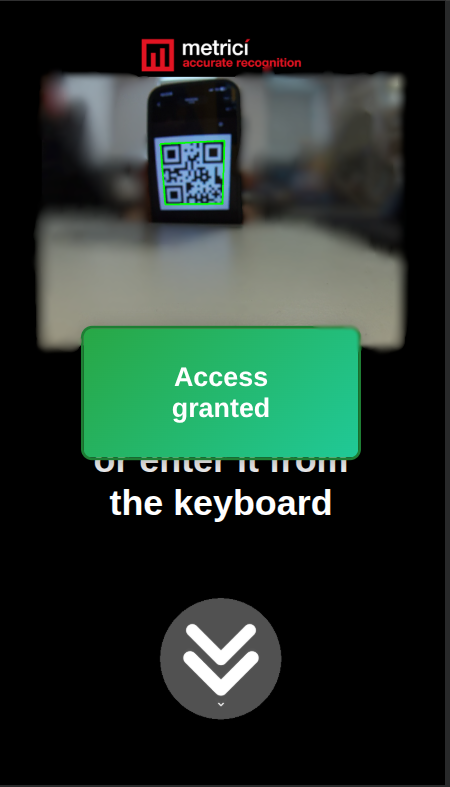

Fig.11 Acces Permis
Captură de ecran

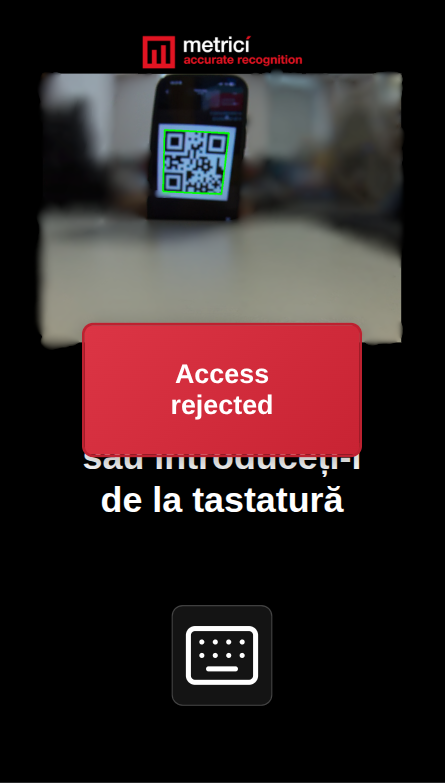

Fig.12 Acces Respins

Accesul Necesită un Loc de Parcare Liber

Un cod QR sau un cod de acces valid nu este suficient de unul singur — parcarea trebuie să aibă și loc. Pagina Billing afișează contoarele live în partea dreaptă sus: numărul total de locuri (Parking Spaces), mașinile aflate înăuntru (Cars Inside), locurile disponibile pentru chiriași (Available Spaces for Tenants) și locurile disponibile pentru ceilalți (Available Spaces for Others).

Dacă Available Spaces for Others este 0, parcarea este plină pentru accesul general (non-chiriași), iar terminalul respinge scanarea chiar dacă codul este valid — vedeți Fig.13 (0 locuri disponibile), ceea ce produce Fig.12 Acces Respins. De îndată ce se eliberează un loc — de exemplu o mașină iese, iar contorul arată 1 — următoarea scanare este permisă, iar bariera se deschide — vedeți Fig.14 (1 loc disponibil) și Fig.11 Acces Permis.

Captură de ecran

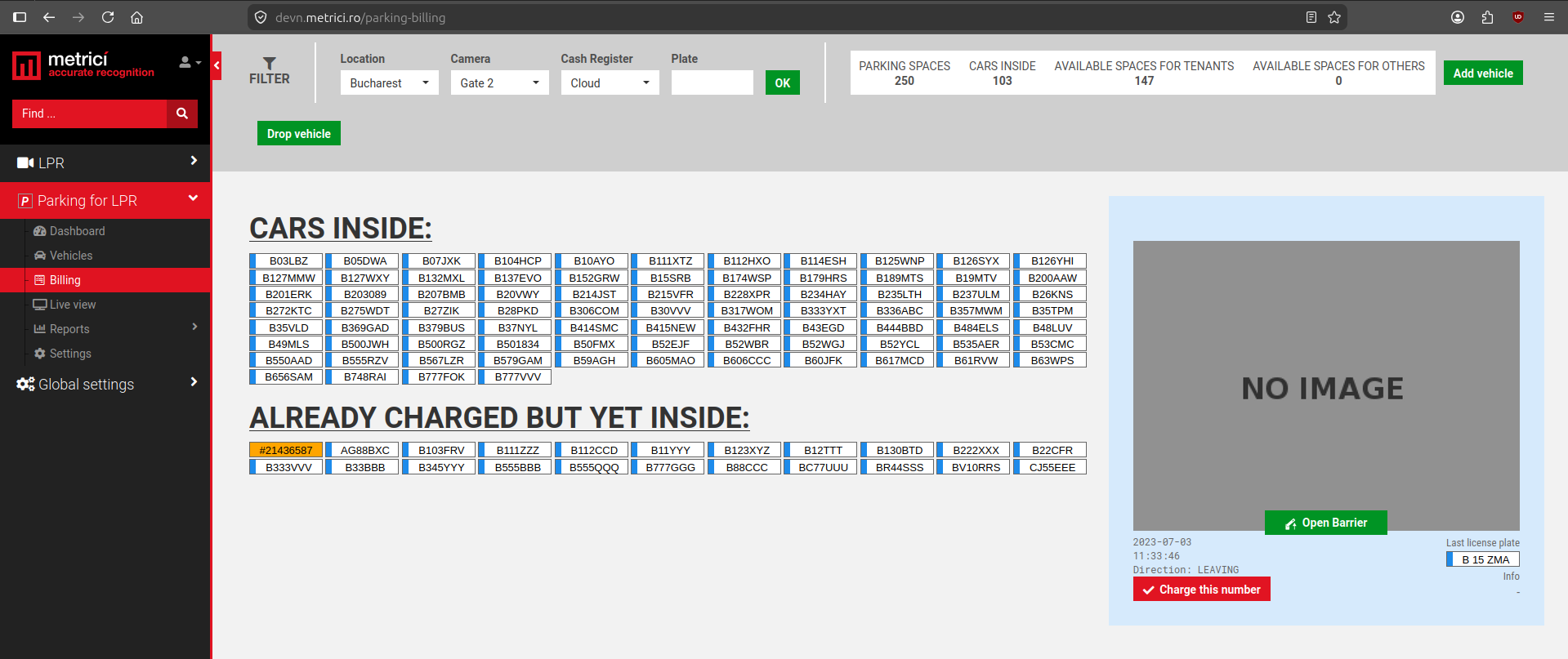

Fig.13 Billing — Niciun loc disponibil pentru ceilalți (acces respins)
Captură de ecran

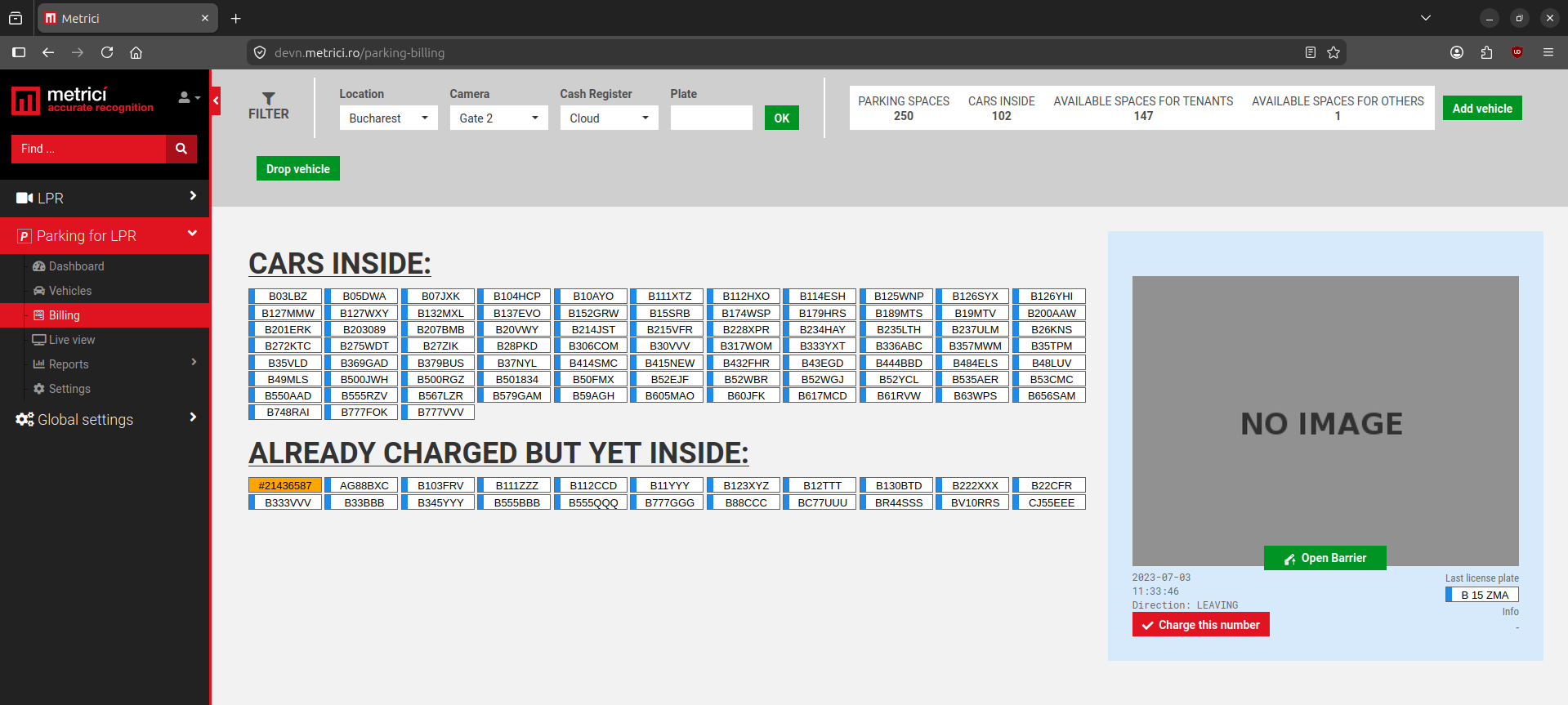

Fig.14 Billing — Un loc disponibil pentru ceilalți (acces permis)
Important: Această verificare a locurilor se aplică tuturor acceselor non-chiriași, inclusiv plăcuțelor și codurilor de acces create prin Action List descrisă mai sus în această secțiune. Dacă nu există locuri disponibile pentru ceilalți, o plăcuță sau un cod de acces valid din lista de acțiuni este totuși respins — este nevoie de un loc liber pentru a se acorda accesul.

Tenants: Preserve Tenant Spaces (Important)

Chiriașii pot avea propriile locuri rezervate, afișate ca Available Spaces for Tenants pe pagina Billing — dar numai dacă chiriașul este configurat să le rezerve. La crearea sau editarea unui chiriaș (Parking for LPR → Settings → Edit Tenant), activați Preserve Tenant Spaces — vedeți Fig.15 Preserve Tenant Spaces.

Important — capcană frecventă: Dacă opțiunea Preserve Tenant Spaces nu este bifată, chiriașul folosește locurile din fondul general, nu pe cele rezervate. Astfel, dacă parcarea nu mai are locuri disponibile, este respins și el, deși e chiriaș. Pentru a vă asigura că un chiriaș are întotdeauna un loc, activați Preserve Tenant Spaces și specificați numărul de locuri al chiriașului în câmpul Parking Spaces.
Captură de ecran

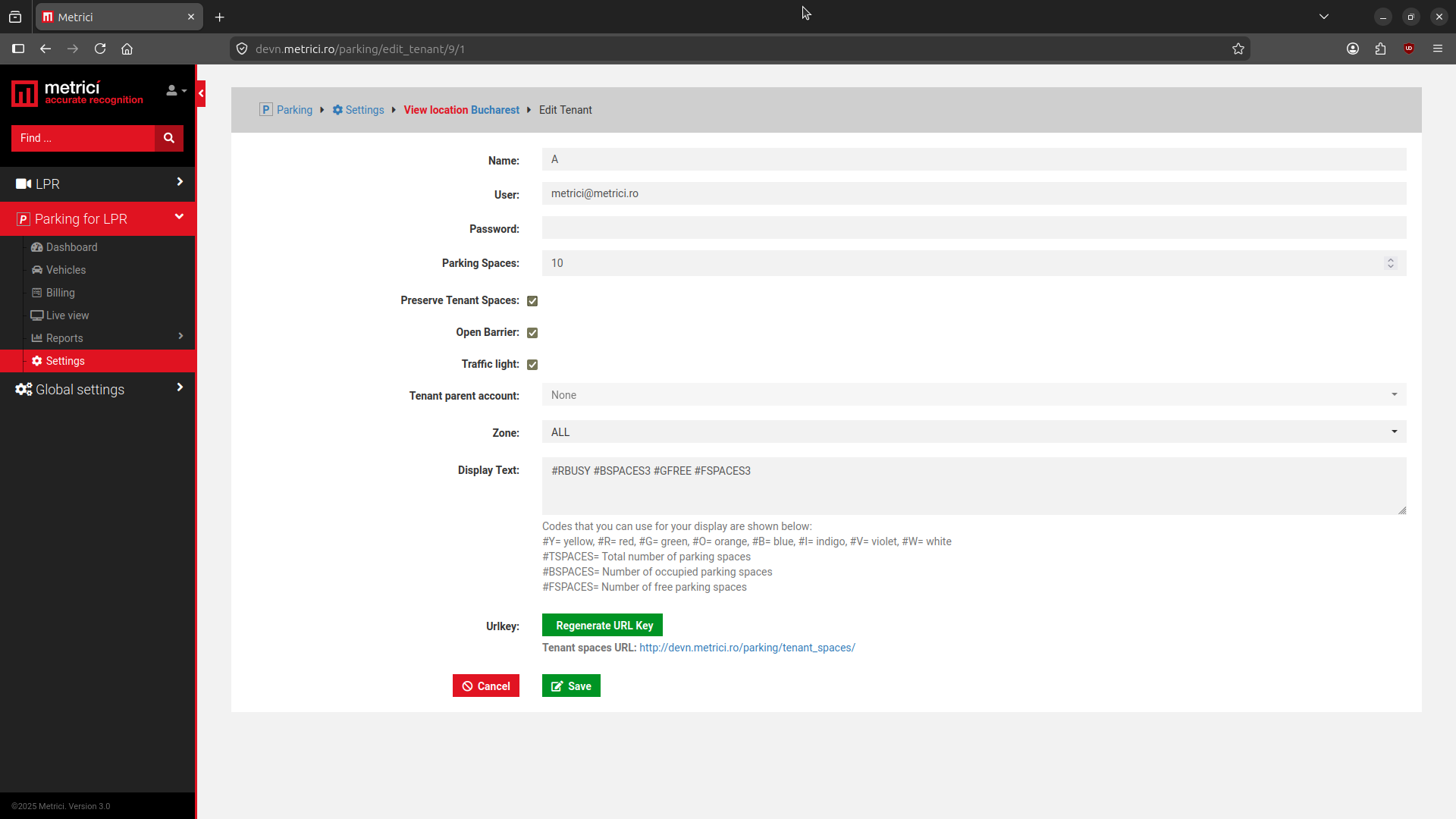

Fig.15 Setări Chiriaș — Preserve Tenant Spaces

Intrare și Ieșire — Fără Plată (Parking Payment Enabled = No)

Când Parking Payment Enabled este setat pe No, terminalul doar acordă sau refuză accesul pe baza codului QR sau a codului de acces scanat. Ce face o scanare permisă cu parcarea depinde de Camera Type al terminalului:

Intrare și Ieșire — Cu Plată (Parking Payment Enabled = Yes)

Dacă operatorul parcării percepe taxă pentru acces, setați Parking Payment Enabled pe Yes. Fluxul diferă apoi în funcție de Camera Type al terminalului.

La Intrare (Camera Type = Entrance)

Când camera LPR detectează un vehicul, terminalul afișează plăcuța recunoscută și întreabă dacă este corectă — vedeți Fig.16 Confirmare Plăcuță.

Acest cod de sesiune înlocuiește plăcuța de înmatriculare și este stocat în baza de date. El identifică sesiunea de parcare și este folosit pentru a plăti la ieșire. Același cod de sesiune poate fi introdus și într-un Metrici Payment Terminal în locul plăcuței de înmatriculare — vedeți secțiunea introducerea plăcuței / codului din manualul Metrici Payment Terminal.

Captură de ecran

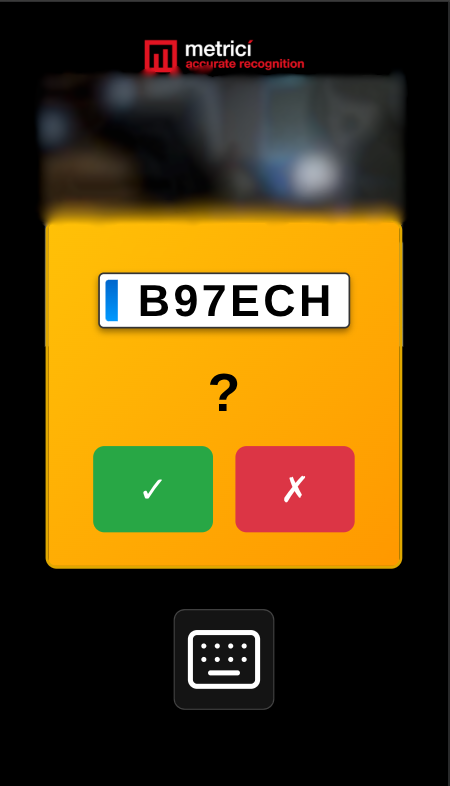

Fig.16 Confirmare Plăcuță (Intrare)
Captură de ecran

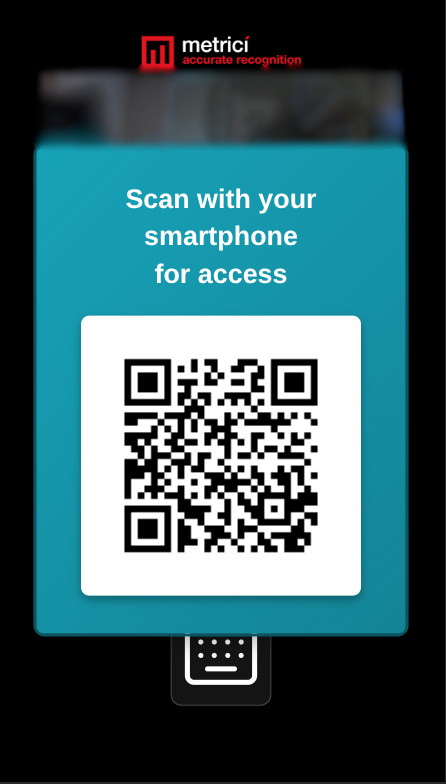

Fig.17 Scanare pentru Cod de Acces
Captură de ecran

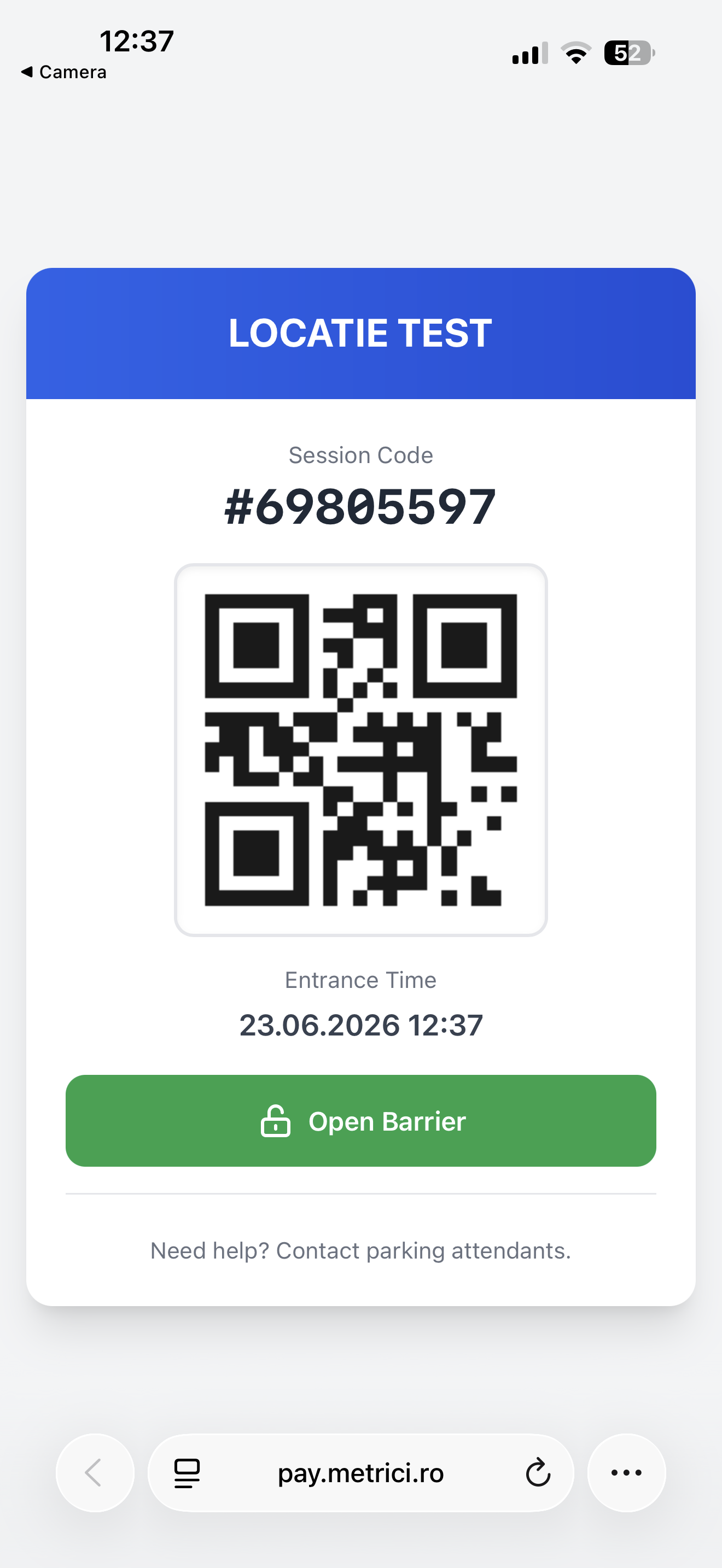

Fig.18 Cod de Sesiune (telefon)

La Ieșire (Camera Type = Exit)

Cu plata activată pe un terminal de ieșire, terminalul de acces funcționează și ca soluție de plată a parcării. Șoferul prezintă un cod QR — fie unul din Action List, fie codul de sesiune emis la intrare. După scanare, terminalul afișează un cod QR Payment Required (plată necesară) cu suma datorată — vedeți Fig.19 Plată Necesară.

Scanând acel cod QR cu telefonul, se deschide pagina de plată Stripe, unde șoferul achită taxa de parcare — vedeți Fig.20 Plată Stripe. După ce plata reușește, pe telefon se afișează un tichet cu un cod QR, un cod de sesiune și un cod de plată — vedeți Fig.21 Plată Reușită. Șoferul prezintă acest tichet la terminalul de ieșire (același terminal) pentru a deschide bariera și a ieși.

Notă: Proprietarul sau administratorul parcării poate alege să nu activeze plata pe acest terminal și să folosească în schimb un Metrici Payment Terminal separat. Șoferul plătește acolo, primește același tip de tichet și îl prezintă la acest terminal de ieșire pentru a deschide bariera.
Captură de ecran

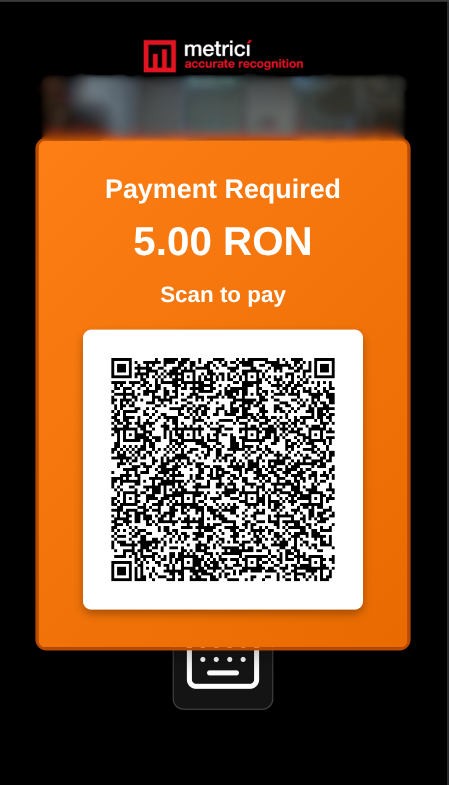

Fig.19 Plată Necesară (Ieșire)
Captură de ecran

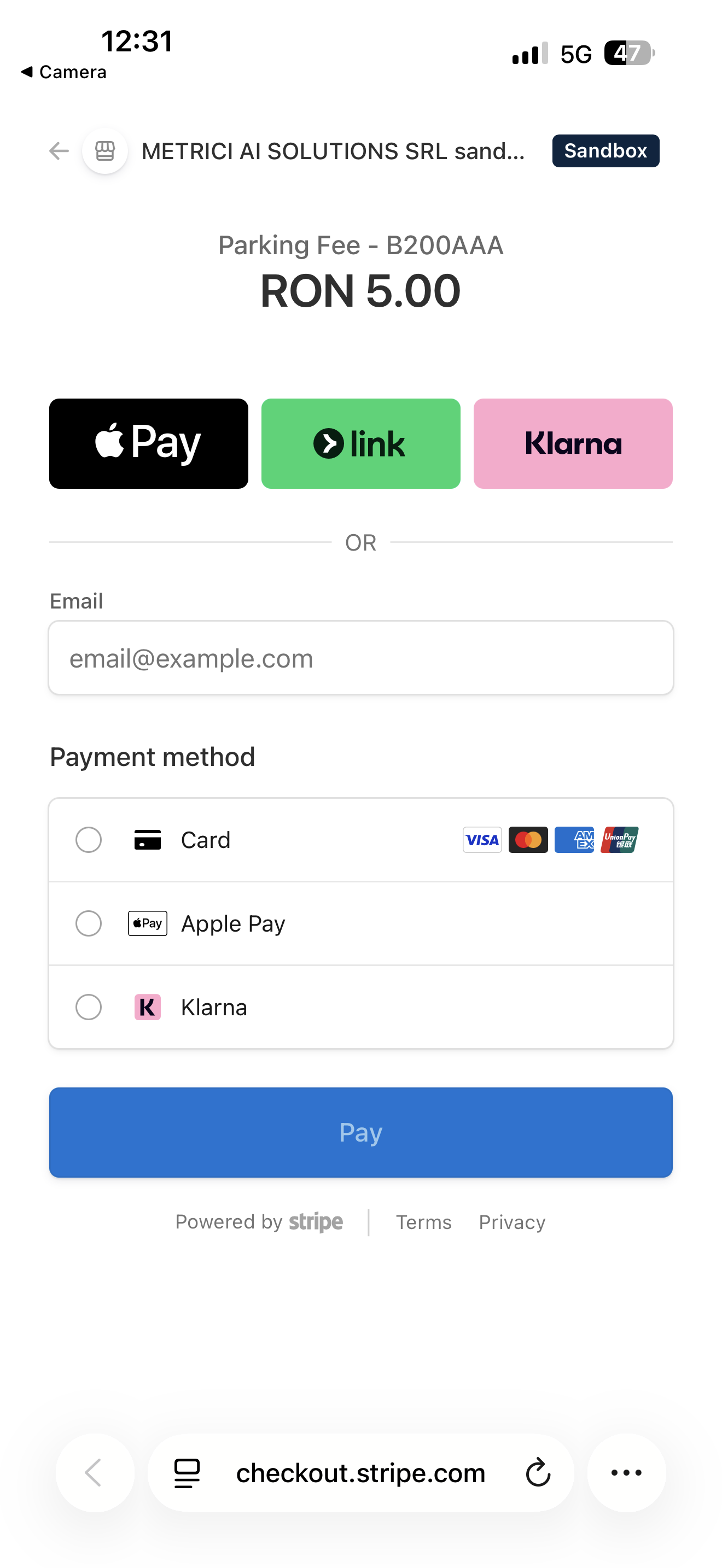

Fig.20 Plată Stripe (telefon)
Captură de ecran

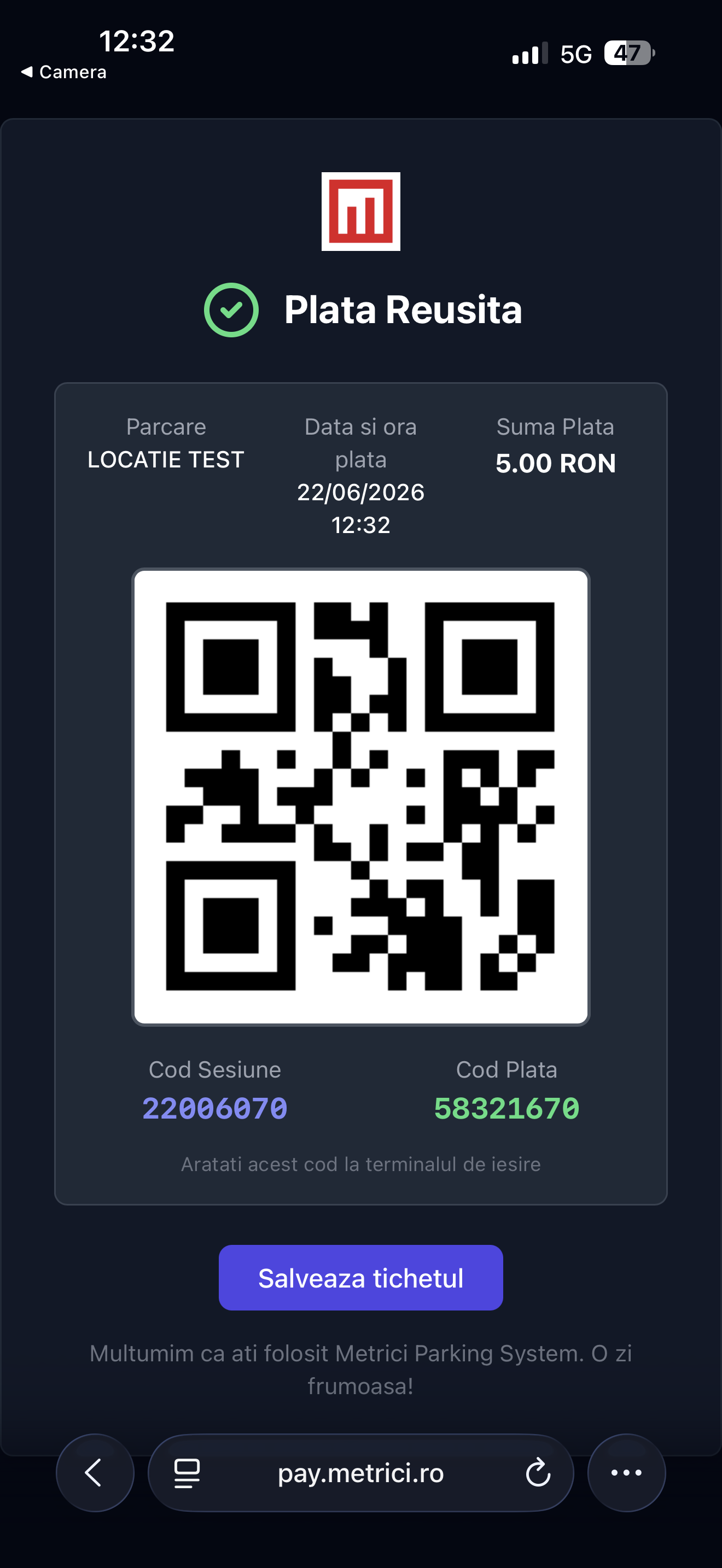

Fig.21 Plată Reușită — Tichet de Ieșire (telefon)

Control Barieră

Barier Control selectează modul în care terminalul deschide bariera. Partea de sus a cardului afișează configurația curentă, iar selectorul Type vă permite să alegeți între două moduri.

Internal Relay

În modul Internal Relay, terminalul deschide bariera prin releul său încorporat (GPIO23), care închide fizic un circuit către barieră — vedeți Fig.22 Control Barieră – Internal Relay. Comportamentul releului se configurează în 7. Control Releu (GPIO23).

Captură de ecran

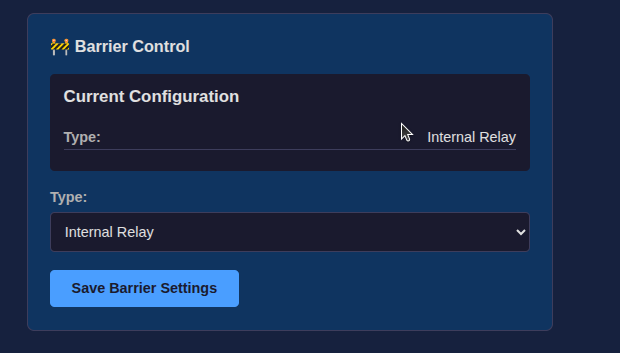

Fig.22 Control Barieră – Internal Relay

External URL

În modul External URL, terminalul nu comută releul său încorporat. În schimb, trimite cereri HTTP către un dispozitiv extern — de exemplu un Metrici Multicontroller — care acționează apoi bariera. Acest mod este util când bariera este conectată la un controler sau la o placă de relee separată, în loc să fie conectată direct la terminal.

Câmp Descriere
Type Setați pe External URL — vedeți Fig.23 Control Barieră – External URL (1).
Barrier Open URL Adresa HTTP pe care terminalul o apelează pentru a deschide bariera, ex. http://192.168.100.10/green/on — vedeți Fig.23 Control Barieră – External URL (2).
Barrier Close URL Adresa HTTP pe care terminalul o apelează pentru a închide bariera, ex. http://192.168.100.10/green/off — vedeți Fig.23 Control Barieră – External URL (3).
On/Off Delay (seconds) Cât timp să aștepte între apelul de deschidere și apelul de închidere — vedeți Fig.23 Control Barieră – External URL (4). Cu o valoare de 2, terminalul apelează URL-ul de deschidere, așteaptă 2 secunde, apoi apelează URL-ul de închidere.
Important: Dispozitivul extern trebuie să fie accesibil în rețea de la terminal, iar URL-urile de deschidere/închidere trebuie să fie corecte. După modificarea oricărei valori, apăsați Save Barrier Settings pentru a o aplica.
Captură de ecran

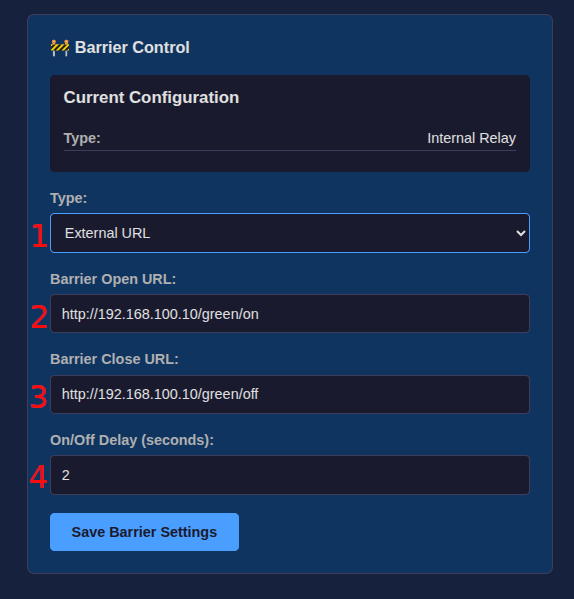

Fig.23 Control Barieră – External URL

Control Releu (GPIO23)

Când este selectat tipul Internal Relay – vedeți 6. Control Barieră, releul este ieșirea dispozitivului. Acesta acționează ca un comutator electric care trimite un semnal de „deschidere” către bariera de parcare. Când este activat, releul închide un circuit pentru o anumită durată, pe care bariera o interpretează ca o comandă de deschidere.

Câmp Descriere
Turn ON / Turn OFF Control manual al releului — vedeți Fig.24 Control Releu (1).
Reset Time Secunde până când releul se închide automat (0 = dezactivat) — vedeți Fig.24 Control Releu (2).
Initial State on Startup Alegeți dacă releul pornește în starea ON sau OFF la pornirea dispozitivului — vedeți Fig.24 Control Releu (3).
Reset Time este important — cu o valoare de 2, releul se activează (ON) timp de 2 secunde, apoi se dezactivează automat (OFF). Astfel, bariera primește un impuls scurt pentru a se deschide, apoi semnalul se oprește.

Autentificare (Opțional)

Releul poate fi controlat și prin HTTP, prin API-ul dispozitivului (vedeți 9. API HTTP Releu și Intrare). Pentru a proteja acest API, puteți activa autentificarea HTTP Basic.

Bifați Enable HTTP Basic Authentication for relay API — vedeți Fig.24 Control Releu (4) — apoi setați un Username — vedeți Fig.24 Control Releu (5) — și o Password — vedeți Fig.24 Control Releu (6). Când este activată, cererile către API-ul releului trebuie să includă aceste credențiale. Lăsați câmpul parolei gol pentru a păstra parola curentă.

Important: După efectuarea oricăror modificări, apăsați butonul de salvare corespunzător (Save Relay Settings / Save Auth Settings) pentru a aplica noile setări. Modificările nesalvate vor fi pierdute.
Captură de ecran

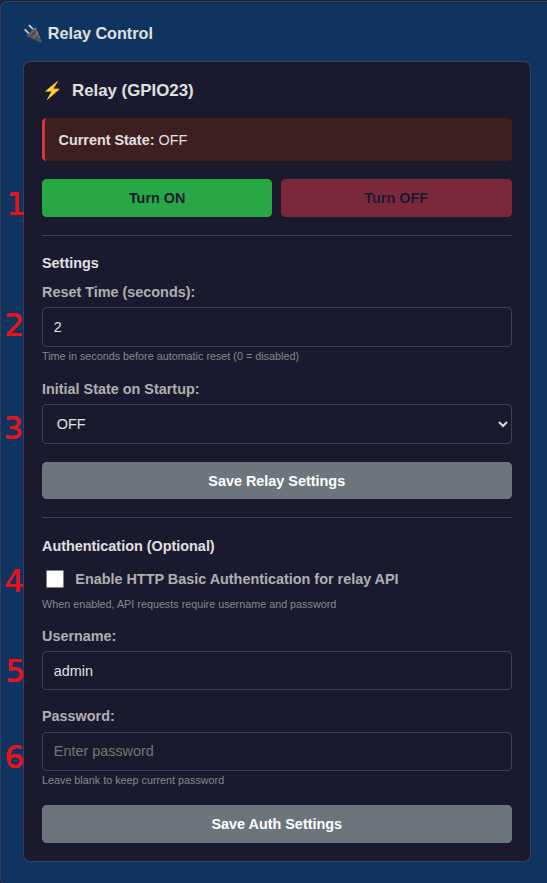

Fig.24 Control Releu

Senzor Intrare (GPIO24)

Pinul de intrare citește starea unui senzor extern de detectare a vehiculelor (de obicei o buclă inductivă). Raportează fie HIGH (niciun vehicul), fie LOW (vehicul prezent).

Stare Curentă

HIGH = nicio mașină / LOW = mașină detectată — vedeți Fig.25 Intrare (GPIO24).

Verificare Prezență Vehicul

Activați/Dezactivați prin caseta de bifare din Fig.25 Intrare (GPIO24). Când este activată, codurile QR sunt procesate doar când un vehicul este detectat pe buclă (GPIO24 citește LOW). Astfel se previne deschiderea barierei când nu este prezentă nicio mașină.

Important: După efectuarea oricăror modificări, apăsați butonul de salvare pentru a aplica noile setări. Modificările nesalvate vor fi pierdute.

Buclă Inductivă

Bucla inductivă este o bobină de sârmă îngropată în asfalt în locul unde opresc mașinile. Se conectează la un modul detector de buclă, care trimite un semnal către firul de INTRARE al dispozitivului (GPIO24).

Când o mașină trece peste buclă, metalul din vehicul modifică câmpul magnetic al bobinei. Modulul detector sesizează această schimbare și își comută ieșirea, comunicând scanerului QR că un vehicul este prezent.

Captură de ecran

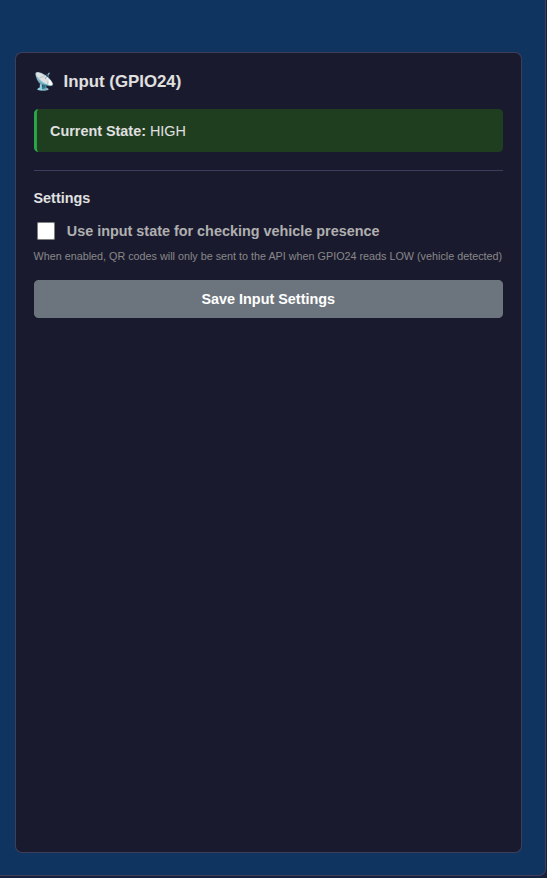

Fig.25 Intrare (GPIO24)

API HTTP Releu și Intrare

Terminalul expune două endpoint-uri HTTP, astfel încât releul (GPIO23) și intrarea (GPIO24) să poată fi controlate și citite direct prin rețea — de exemplu de către un alt sistem, un controler sau pentru testare. În exemplele de mai jos, înlocuiți 192.168.1.100 cu adresa IP a terminalului (implicit 192.168.100.121).

1. /relay.php — Control Releu (GPIO23)

Metodă URL Descriere
GET /relay.php Verifică starea curentă
GET /relay.php?state=1 Activează releul
GET /relay.php?state=0 Dezactivează releul
POST /relay.php Cu corp JSON {"state": 1}

Exemple curl

# Check the current state
curl http://192.168.1.100/relay.php

# Turn the relay on
curl http://192.168.1.100/relay.php?state=1

# Turn the relay off
curl http://192.168.1.100/relay.php?state=0

# With authentication enabled
curl -u admin:secretpass http://192.168.1.100/relay.php?state=1

# With POST and JSON
curl -X POST \
  -H "Content-Type: application/json" \
  -d '{"state": 1}' \
  http://192.168.1.100/relay.php

# With POST + authentication
curl -u admin:secretpass \
  -X POST \
  -H "Content-Type: application/json" \
  -d '{"state": 1}' \
  http://192.168.1.100/relay.php

Răspuns

{
  "relay": "on",
  "gpio23": 1,
  "initial_state": 0,
  "reset_time": 2
}
Notă: Dacă autentificarea HTTP Basic este activată (vedeți 7. Control Releu (GPIO23)), fiecare cerere trebuie să includă numele de utilizator și parola, ex. -u admin:secretpass. Valorile reset_time și initial_state din răspuns reflectă setările releului configurate în panou.

2. /input.php — Citire Intrare (GPIO24)

Metodă URL Descriere
GET /input.php Verifică starea intrării GPIO24

Exemple curl

# Check the input state
curl http://192.168.1.100/input.php

Răspuns

{
  "gpio24_state": 1,
  "vehicle_presence_enabled": false,
  "description": "HIGH (active)"
}

Setări Securitate

Permite schimbarea parolei panoului de administrare. Panoul este accesibil la adresa IP a dispozitivului, dintr-un browser web aflat în rețeaua locală — vedeți Fig.26 Setări Securitate. După introducerea noii parole, asigurați-vă că apăsați Update Password pentru ca modificarea să aibă loc.

Important! Vă recomandăm cu insistență să schimbați parola implicită imediat după prima autentificare. Păstrarea parolei implicite reprezintă un risc de securitate, deoarece oricine are acces la rețea s-ar putea autentifica pe dispozitiv.
Important! Asigurați-vă că rețineți parola. Dacă este pierdută, nu poate fi recuperată sau resetată — dispozitivul trebuie returnat la Metrici. Alegeți o parolă pe care nu o veți uita.
Captură de ecran

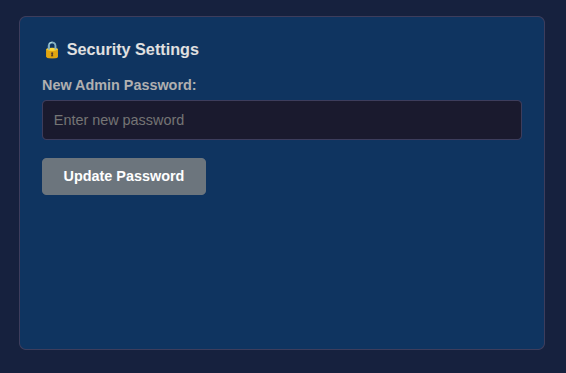

Fig.26 Setări Securitate

Setări Limbă

Setează limba implicită pentru ecranul public al dispozitivului. Pagina principală alternează între engleză și limba selectată (de exemplu română) — vedeți Fig.27 Setări Limbă. După alegerea limbii, apăsați Update Language pentru a o aplica.

Captură de ecran

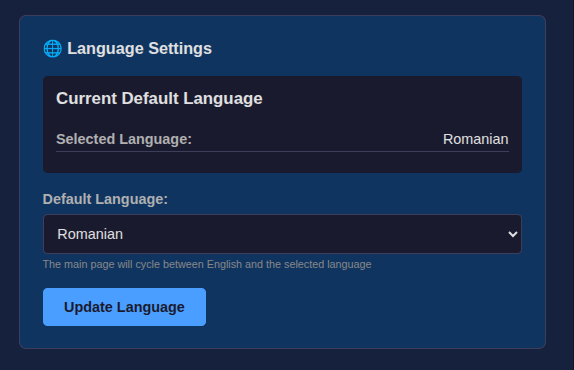

Fig.27 Setări Limbă

Jurnale Activitate Admin

Afișează un jurnal cu marcaj temporal al evenimentelor de sistem, precum pornirea dispozitivului, schimbările de stare ale releului și autentificările de administrator. Util pentru depanare și monitorizare. Jurnalele pot fi șterse cu butonul „Clear All Logs” — vedeți Fig.28 Jurnale Activitate Admin.

Captură de ecran

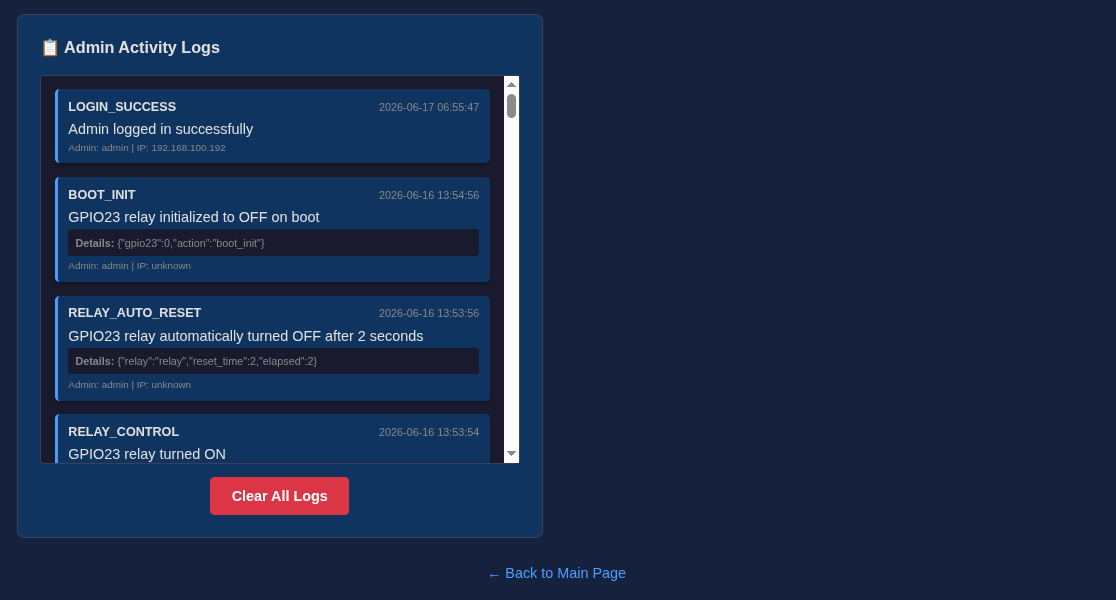

Fig.28 Jurnale Activitate Admin

Conectori Fizici

Dispozitivul are doi conectori externi:

Conector Tip Scop
Ethernet (RJ45) Port RJ45 standard Conectivitate de rețea și alimentare (PoE 802.3bt). Un singur cablu Ethernet asigură atât datele, cât și alimentarea dispozitivului.
Conector I/O Conector circular cu 4 pini Transportă firele de semnal de intrare și ieșire pentru controlul barierei și detectarea vehiculelor.

Dispunerea Pinilor Conectorului I/O

Pin Funcție Descriere
1 OUTPUT + Semnal de releu către barieră — conectați la borna „OPEN” sau „TRIGGER” a barierei.
2 OUTPUT − Masa releului — conectați la borna de masă a barierei.
3 INPUT + Semnal de detectare a vehiculului — conectați la ieșirea de releu a detectorului de buclă inductivă.
4 INPUT − Masa intrării — conectați la masa detectorului de buclă.
